Megkened a tengelykapcsoló kinyomó csapágyat? A helyes válasz

A közvetlen válasz: Meg kell kenni a tengelykapcsoló kinyomó csapágyat?

Nem, nem szabad egy modernt kenni tengelykapcsoló kioldó csapágy - a legtöbb esetben kidobó csapágynak is nevezik. Az 1980-as évek közepe után gyártott tengelykapcsoló-kinyomócsapágyak túlnyomó többsége tömített, előolajozott egység. Gyárilag speciális zsírral érkeznek a csapágypályák belsejébe, és a belső kenést úgy tervezték, hogy a csapágy teljes élettartama alatt kitartson. A tömített tengelykapcsoló-kioldócsapágy külső zsírozása nem javítja annak teljesítményét, és aktívan károkat okozhat.

Azonban van itt egy árnyalat, ami számít. Bár magát a csapágyat nem szabad zsírozni, a tengelykapcsoló-kioldó csapágyszerelvény körüli bizonyos érintkezési pontok – különösen a villa érintkezési pontjai, a hüvely vagy a vezetőcső és a bemenő tengely csapágyrögzítője – kis, pontos mennyiségű magas hőmérsékletű zsírt igényelnek a beszerelés során. Ennek a megkülönböztetésnek a félreértése az egyik leggyakoribb oka a tengelykapcsoló remegésének, a csapágyhibáknak és a tengelykapcsoló idő előtti kopásának.

Ez a cikk pontosan leírja, hogy hol kell kenni a zsírt, milyen típust használjon, mennyi a megfelelő, és mi történik, ha rosszul alkalmazza.

Mit csinál valójában egy tengelykapcsoló kinyomó csapágy

Mielőtt a kenésről beszélnénk, segít megérteni a tengelykapcsoló kioldó csapágy mechanikai szerepét. Amikor megnyomja a tengelykapcsoló pedált, egy mechanikus vagy hidraulikus rudazat megnyomja a tengelykapcsoló villát, ami viszont a kidobó csapágyat a forgó nyomólap ujjaihoz nyomja (membránrugó ujjainak is nevezik). A csapágy lehetővé teszi, hogy egy álló alkatrész – a tengelykapcsoló villa – egy gyorsan forgó alkatrészhez – a nyomólemezhez – nyomódjon anélkül, hogy összecsiszolná azokat.

A kioldó csapágy jellemzően a sebességváltó bemenő tengelyét körülvevő vezetőhüvelyen helyezkedik el. Kábel- vagy mechanikus összekötő rendszerben a csapágy csak akkor érintkezik a nyomólemezzel, ha a pedál le van nyomva. Sok hidraulikus rendszerben a csapágy állandóan érintkezhet a membránrugó ujjaival, ami még nagyobb követelményeket támaszt a csapágy belső kenésével szemben.

A harangház belsejében az üzemi hőmérséklet elérheti 150°C-tól 200°C fölé kemény használat mellett, és a csapágynak egyszerre kell kezelnie a forgási terhelést és az axiális (toló) terhelést. Ez az oka annak, hogy a gyárilag előre csomagolt zsírt kifejezetten az alkalmazáshoz tervezték – és ezért okozhat meghibásodást, ha nem megfelelő külső kenőanyaggal helyettesíti.

Miért ne kenje magát a csapágyat?

A tömített tengelykapcsoló-kioldó csapágyak mindkét oldalán gumi- vagy fémpajzsokkal rendelkeznek, amelyek megtartják a belső zsírt és kizárják a szennyeződéseket. Ha egy ilyen csapágy külsejét további zsírral keni fel, számos probléma léphet fel:

• A tengelykapcsoló tárcsa szennyeződése: A felesleges zsír hő hatására és centrifugális erő hatására kivándorol. Ha eléri a tengelykapcsolótárcsa súrlódó anyagát, a tárcsa üvegessé vagy olajossá válik, és a tengelykapcsoló azonnal megcsúszik. A szennyezett tengelykapcsoló tárcsa cseréje jellemzően 300–700 dollárba kerül önmagában, a munkát nem számítva.
• Nyomólemez sérülés: A nyomólap súrlódó felületén lévő zsír egyenetlen kapcsolódást, vibrációt és a nyomólap érintkezési felületének felgyorsult kopását okozza.
• Tömítés sérülése: Sok elterjedt zsír nem kompatibilis a csapágytömítésekben használt gumikeverékekkel. Különösen a kőolaj alapú zsírok okozhatják a tömítés megduzzadását vagy leromlását, ami lehetővé teszi a belső gyári zsír kiszivárgását, és magát a csapágyat is szennyezheti.
• Csapágy túlterhelés: A túlzott külső zsír húzza a csapágyat, ami további hőt termel, és nem hosszabbítja meg az élettartamát.
• Zajproblémák: A kioldócsapágy felületére felvitt zsír, amely érintkezik a membránrugó ujjaival, inkonzisztens bekapcsolási zajt és a tengelykapcsoló remegését okozhatja.

Az egyetlen kivétel e szabály alól a régebbi, nyílt versenyű vagy működőképes kidobócsapágyak, amelyek az 1980-as évek előtti járművekben vagy bizonyos mezőgazdasági és nehézgépes alkalmazásokban találhatók. Ezeket az egységeket úgy tervezték, hogy alkalmasak legyenek az időszakos újrakenésre, és nyilvánvalóan nyitott vagy félig árnyékolt felépítésük van. Ha veterán járművön dolgozik, ellenőrizze a szervizkönyvet, hogy megbizonyosodjon arról, hogy a kidobó csapágya megfelelő típusú-e.

Hol van szükség zsírra a tengelykapcsoló kinyomócsapágy beszerelése során

Míg maga a csapágytest nem zsírosodik, a tengelykapcsoló-munka során számos környező alkatrészt meg kell kenni. E lépések kihagyása zajt, durva pedálérzetet és a környező hardver idő előtti kopását okozza.

A bemeneti tengely csapágyrögzítője / vezetőhüvely

A tengelykapcsoló-kioldó csapágy előre-hátra csúszik a vezetőhüvelyen vagy a csapágyrögzítőn a tengelykapcsoló-pedál működtetésekor. Ez egy csúszó érintkezés két fémfelület között, amelyhez könnyű zsírrétegre van szükség, hogy megakadályozza a pattanást, és lehetővé tegye a sima, csendes mozgást. Vigyen fel egy nagyon vékony, egyenletes réteg magas hőmérsékletű zsírt a vezetőhüvelyre – elég ahhoz, hogy éppen befedje a felületet anélkül, hogy a tengelykapcsoló tárcsa felé vándorolna felesleg.

Gyakori hiba, hogy túl sok zsírt viszünk fel ide. Csak egy vékony filmre van szükség. Vastag zsírfoltok haladnak végig a tengelyen a hőciklus és a vibráció hatására, és néhány száz mérföldön belül beszennyezhetik a tengelykapcsoló tárcsát.

A tengelykapcsoló villa érintkezési pontjai

A tengelykapcsoló villa egy gömbcsapon vagy forgásponton forog, és két ponton érintkezik a kioldócsapágy rögzítőjével. Mind a forgógolyó, mind a villa érintkezőfelületei a csapágyrögzítőn kis mennyiségű zsírt igényelnek. Ezek fém-fém érintkezési pontok jelentős emelőterhelés mellett, és kenés nélkül gyorsan elhasználódnak. Vigyen fel borsónyi mennyiségű zsírt a forgógolyóra, és enyhén kenje be minden villa érintkezőfelületét.

A tengelykapcsoló pedál forgócsapja és tengelykapcsolója (ha elérhető)

Ha a sebességváltó ki van szerelve, érdemes ellenőrizni a tengelykapcsoló-pedál perselyeit, a forgótengelyt és az esetleges mechanikus kapcsolórudakat, amíg hozzáfér. A nyikorgó pedálokat és a merev tengelykapcsoló érzést gyakran a száraz forgáspontok okozzák, nem pedig bármi a csengőház belsejében.

A pilótacsapágy vagy a pilótapersely

Ez a különálló csapágy a főtengely vagy a lendkerék közepén helyezkedik el, és megtámasztja a sebességváltó bemenő tengelyének csúcsát. Nem része a kidobható csapágyszerelvénynek, de mindig kicserélik a tengelykapcsoló-munka során. Ha bronz pilótaperselyt (tűgörgős csapágy helyett) szerel be, a beszerelés előtt vigyen fel egy könnyű réteg szerelő kenőanyagot vagy fehér lítiumzsírt a belső furatára.

A megfelelő típusú zsír a tengelykapcsoló alkatrészein

Nem minden zsír alkalmas tengelykapcsoló alkalmazásokhoz. A harangházon belüli környezet – magas hő, vibráció és a súrlódó anyagok szennyeződésének katasztrofális kockázata – meghatározott terméktulajdonságokat követel meg.

A tengelykapcsoló-kioldó csapágyak beszerelésére vonatkozó iparági szabvány ajánlás egy magas hőmérsékletű, moly alapú zsír, amelyet minimális mennyiségben kell felvinni a fent leírt konkrét érintkezési pontokra. Sok kuplungkészlet-gyártó, köztük a Sachs, a LUK és az Exedy, egy kis csomag ilyen típusú zsírt is tartalmaz a kuplungkészlet-csomagjaiban – használja azt, amit biztosít, és csak a kijelölt pontokon alkalmazza.

Lépésről lépésre: Helyes kenés a tengelykapcsoló kioldó csapágy beszerelése közben

A következő eljárás egy tipikus hátsókerék-hajtású, mechanikus tengelykapcsolóvillával rendelkező járműre vonatkozik. A hidraulikus kioldórendszerek kissé eltérhetnek, de az alapelvek ugyanazok maradnak.

1. Távolítsa el és ellenőrizze az összes alkatrészt. A sebességváltó kiszerelése és a régi tengelykapcsoló eltávolítása után féktisztítóval tisztítsa meg a csengőház belsejét, a vezetőhüvelyt, valamint a tengelykapcsoló villát és a forgócsap területét. Távolítson el minden régi zsírt, rozsdát vagy törmeléket. Vizsgálja meg a vezetőhüvelyt, hogy nincsenek-e rajta kopóhornyok vagy korrózió.
2. Kenje be zsírral a vezetőhüvelyt. Tiszta ronggyal vagy kesztyűs ujjal vigyen fel vékony, egyenletes filmréteget magas hőmérsékletű zsírral a vezetőhüvely teljes hosszában, amelyen a kioldócsapágy haladni fog. Törölje le a felesleget. A felületnek nedvesnek kell lennie, nem vastagnak.
3. Csúsztassa az új kioldó csapágyat a vezetőhüvelyre. Győződjön meg arról, hogy szabadon és simán csúszik. Ha megszorul vagy húzódik, ellenőrizze, hogy nincs-e sorja a hüvelyen, és a folytatás előtt javítsa meg őket.
4. Ne kenjen zsírt a kioldó csapágy felületére — a membránrugó ujjaival érintkező oldal. Ennek a felületnek száraznak kell maradnia.
5. Kenje meg a villa forgógolyóját. Vigyen fel borsónyi mennyiségű zsírt a forgógömbcsapra. Terítse el a labda felületén.
6. Zsírozza meg a villa érintkezőbetéteit. Kenjen be egy kis kenetet zsírral a tengelykapcsoló villa két fülére vagy érintkezőbetétjére, ahol azok érintkeznek a kioldócsapágy rögzítőgyűrűjével.
7. Szerelje fel a tengelykapcsoló villát, ügyelve arra, hogy megfelelően illeszkedjen a forgógolyóra és biztonságosan rögzíti vagy rögzíti a kioldó csapágyon.
8. Végezzen végső ellenőrzést. Nézzen be a csengő házába, és ellenőrizze, hogy nincs-e felesleges zsír a tengelykapcsoló tárcsa környékén vagy a nyomólapon. A továbblépés előtt törölje le az esetlegesen lerakódott zsírt.
9. Fejezze be a telepítést és ellenőrizze a pedál működését mielőtt újra üzembe helyezné a járművet.

Mi történik, ha túlzsírozza a tengelykapcsoló-kioldó csapágyat

A tengelykapcsoló beszerelése közbeni túlzsírozás az egyik vezető oka annak, amit gyakran „hibás tengelykapcsolóként” diagnosztizálnak röviddel a csere után. A tünetek gyorsan megjelennek – gyakran néhány száz mérföldön belül –, és több különböző problémát is utánozhatnak attól függően, hogy a zsír hová vándorolt.

• Kuplung csúszás: A legközvetlenebb tünet, amikor a zsír eléri a tengelykapcsoló tárcsát. A motor fordulatszáma a jármű sebességének megfelelő növekedése nélkül emelkedik, különösen terhelés alatt. A tengelykapcsoló tárcsát ki kell cserélni.
• Kuplung csattogás vagy remegés: A nyomólap vagy a tárcsa részleges szennyeződése alacsony sebességnél vibráló, rázkódást okozó kapcsolódást idéz elő, különösen ütközéstől való elhúzáskor.
• Égő szag: A szennyezett súrlódó anyag erős égett szagot válthat ki, különösen a kezdeti betörés során, amikor a maradék zsír leég a forró alkatrészekről.
• Csapágyzaj a túlzott ellenállásból: A túlzsírozott csapágycsúszkák fémrészecskéket és szemcséket vonzanak magukhoz, ami felgyorsítja a csapágykopást, valamint csiszoló vagy dübörgő zajt, amikor a tengelykapcsoló-pedált lenyomják.
• Idő előtti kioldó csapágy meghibásodás: Ha a nem kompatibilis zsír rontotta a csapágytömítéseket, az előre csomagolt belső kenőanyag kifolyik, és a csapágy kiszárad, jellemzően 10 000–20 000 mérföldön belül meghibásodik a várt 60 000–100 000 mérföld helyett.

A legrosszabb forgatókönyv esetén a túlzsírozáshoz ismét le kell ejteni a sebességváltót, és ki kell cserélni a teljes kuplungkészletet – ez a munka bolti környezetben kb. 800 és 1800 dollár vagy több járműtől függően. A legtöbb tengelykapcsoló-készletben található zsírcsomag éppen elegendő terméket tartalmaz a munkához; ha az egész csomagot a megfelelő helyeken használod fel, nem fogod túlzsírozni.

Hidraulikus kioldó csapágyak: Különleges szempontok

Sok modern jármű koncentrikus szolgahengert (CSC) használ – egy hidraulikus egységet, amely a szolgahengert és a kioldócsapágyat egyetlen szerelvényben egyesíti, amely közvetlenül a bemenő tengely csapágyrögzítőjére van felszerelve a harangház belsejében. Ezek egyre gyakoribbak az európai járműveken, a modern teherautókon és a nagy teljesítményű autókon.

A CSC egységek kenési szabályai még szigorúbbak, mint a hagyományos csapágyaké. Ne kenjen be zsírt a CSC egység csapágyfelületére vagy hidraulikus testére. Ezek a szerelvények teljesen zártak és önállóak. Az egyetlen kenési pont a vezetőhüvely, és egyes gyártók még ilyenkor is száraz beépítést vagy speciális szilikon alapú kenőanyagot írnak elő, hogy elkerüljék a tömítések kompatibilitását a CSC-n belüli hidraulikus tömítésekkel.

Mindig olvassa el a csere-CSC egységhez mellékelt speciális utasításokat. Ennek tévedése a hidraulikus tömítés meghibásodását okozhatja a csapágyegységen belül, ami folyadékveszteséghez és a tengelykapcsolórendszer meghibásodásához vezethet – ez komolyabb és költségesebb eredmény, mint egy szennyezett súrlódó tárcsa.

Gyakori tévhitek a tengelykapcsoló-kinyomócsapágyak kenéséről

Tévhit: Több zsír jobb védelmet jelent

Ez a legelterjedtebb tévhit. Tengelykapcsoló alkalmazásoknál a több zsír nem jobb – az aktívan káros. Vékony filmréteg biztosítja a szükséges kenést. A felesleges zsírnak nincs hová mennie, és a súrlódó felületek felé vándorol.

Tévhit: Erősen meg kell zsírozni a bemeneti tengely bordáit

A bemenő tengelyre csúszó tengelykapcsoló tárcsaagy bordáinak nyomokban kenőanyagra van szükségük, hogy a tárcsa tisztán ki tudjon kapcsolódni. Sok szakember azonban manapság szívesebben szereli fel ezeket szárazon vagy alig kenőanyaggal, mert a horgokon lévő zsír hajlamos elvándorolni. Ha bármit is felvisz ide, akkor a lehető legkevesebbet használjon – enyhén kenje be a moly-zsírt csak a bordás fogakra, majd törölje le a felesleget egy tiszta ronggyal.

Tévhit: A csapágyzaj azt jelenti, hogy a kioldó csapágyat zsírozni kell

Ha a tengelykapcsoló kioldó csapágya zajt ad – csipogó, csikorgó vagy zörgő hangot ad a pedál lenyomásakor –, a csapágyat ki kell cserélni, nem zsírozni. A zajt kifejtő tömített csapágy vagy belül meghibásodott, vagy olyan mértékben elkopott, hogy az újrakenés nem lehetséges vagy nem hatékony. Ha kívülről próbálja meg kenni, az nem fogja helyreállítani a meghibásodott tömített csapágyat.

Tévhit: Bármilyen zsír egy csipetnyi alatt megteszi

Az alvázzsírok, a tengelyzsírok és az általános célú zsírok csepppontja a harangház belsejében rendszeresen elért hőmérséklet alá esik. A nem megfelelő termék használata nem csupán a védelmet jelenti, hanem aktívan szennyeződési kockázatot jelent, mivel a zsír hő hatására cseppfolyósodik.

Mennyi ideig bírja a megfelelően felszerelt tengelykapcsoló kinyomócsapágy

A minőségi tengelykapcsoló-kioldó csapágynak megfelelően beszerelve, megfelelő kenéssel az érintkezési pontokon, és magán a csapágyfelületen nincs zsír, ki kell bírnia a tengelykapcsolókészlet élettartamát. Tipikus személygépkocsi használatban ez azt jelenti:

• Normál vezetési feltételek: 60 000–100 000 mérföld, gyakran hosszabb autópályás használat esetén, ahol a tengelykapcsolót ritkábban működtetik.
• Városi stop-and-go vezetés: 40 000-70 000 mérföld a tengelykapcsoló magasabb működési gyakorisága miatt.
• Teljesítmény és pályahasználat: Lényegesen rövidebb – akár 20 000 mérföld az üzemi hőmérséklettől és a használat agresszivitásának függvényében.

Mivel a kioldócsapágy eléréséhez a sebességváltó eltávolítása szükséges, bevett gyakorlat, hogy mindig ki kell cserélni a kidobott csapágyat, amikor tengelykapcsoló munkát végeznek, függetlenül attól, hogy a régi csapágyon látható-e kopás. Maga a csapágy költsége – jellemzően 20-80 dollár a legtöbb személyszállító jármű esetében – elhanyagolható a sebességváltó másodszori leállításának munkaerőköltségéhez képest.

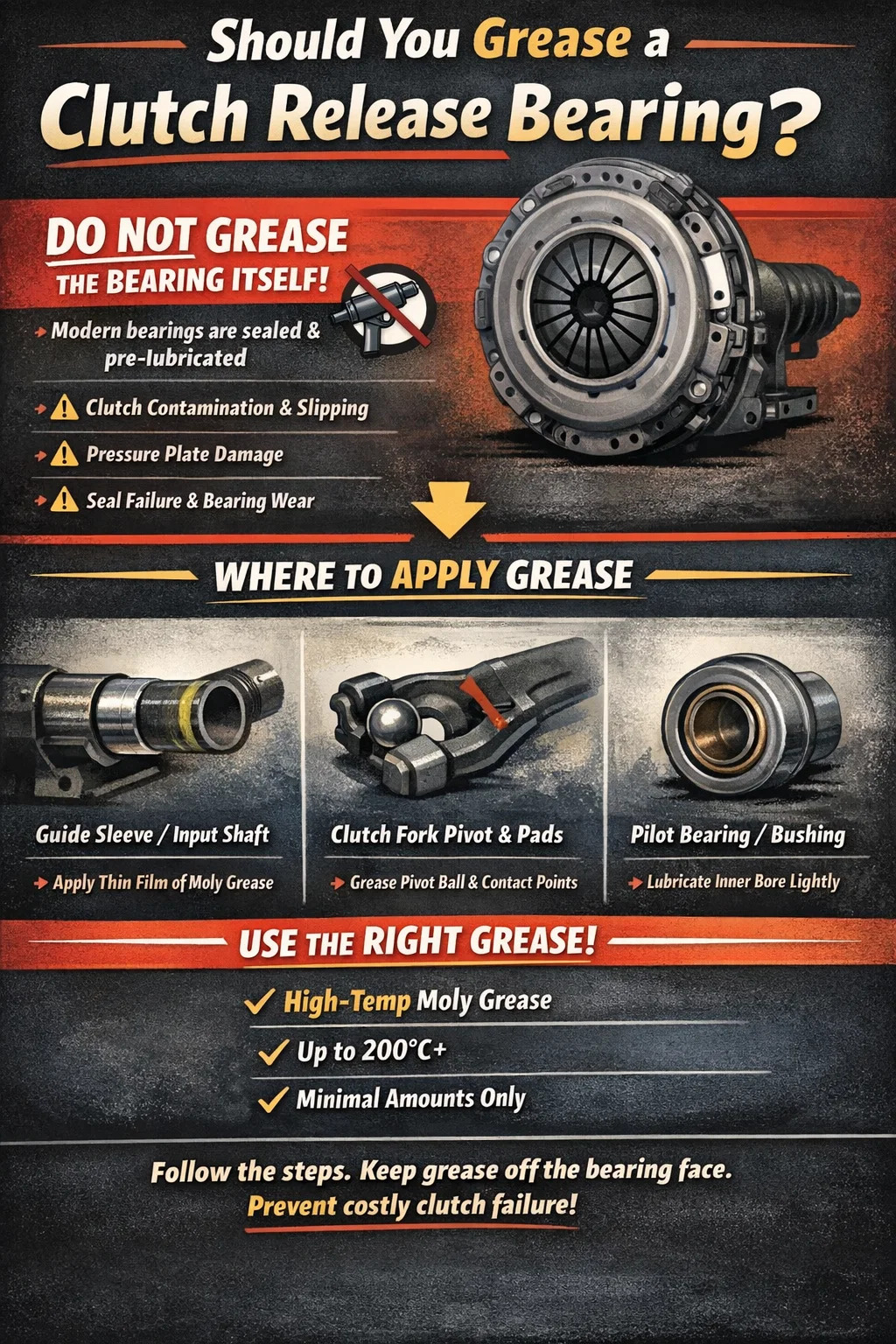

Összefoglalás: A tengelykapcsoló-kinyomócsapágyak kenésének szabályai

A tengelykapcsoló-kioldó csapágyak megfelelő kenésének biztosítása a pontosságról és a visszafogottságról szól, nem pedig a zsírzópisztoly nagyvonalúságáról. Íme a teljes összefoglaló:

• Ne zsírozza magát a tengelykapcsoló kioldó csapágyát. A modern tömített kidobócsapágyak élethosszig tartó előkenéssel vannak ellátva, és nem igényelnek külső zsírt.
• Vigyen fel vékony film magas hőmérsékletű zsírt a vezetőhüvelyre ahol a csapágy csúszik.
• Zsírozza meg a tengelykapcsoló villa forgógolyóját és a villa érintkezőbetéteit kis, pontos mennyiségű azonos zsírral.
• Soha ne kenjen zsírt a csapágy érintkezési felületére vagy bármilyen súrlódó felületen.
• Csak magas hőmérsékletű zsírt használjon a harangházon belüli termikus környezetre lett besorolva.
• Kövesse a tengelykapcsoló-készlet gyártójának utasításait és használja a mellékelt zsírcsomagot, ahol elő van írva.
• Hidraulikus koncentrikus munkahengerekhez, olvassa el a termékspecifikus utasításokat, és ne használjon kevesebb zsírt, vagy egyáltalán ne használjon zsírt a vezetőhüvelyen.

Ezeknek a szabályoknak a betartása a lehető legjobb élettartamú tengelykapcsoló-kioldó csapágyat biztosítja, egyenletes és egyenletes tengelykapcsoló működést biztosít, és elkerüli azokat a költséges hibákat, amelyek egy teljesen jó új tengelykapcsolót egyenesen a kukába küldenek.
