Milyen zajt ad a kopott tengelykapcsoló kioldó csapágya?

Valójában hogyan hangzik egy kopott tengelykapcsoló kinyomó csapágy?

Egy kopott tengelykapcsoló kioldó csapágy - kidobó csapágynak is nevezik - leggyakrabban a magas csipogó, csipogó vagy csikorgó zaj, amely kifejezetten a tengelykapcsoló pedál lenyomásakor jelenik meg és eltűnik, amikor elengeded. Ez a ki-be kapcsolódás a pedálmozgással a legtisztább diagnosztikai jel, amely elválasztja a rossz kioldócsapágyat a hajtáslánc többi zajától. Egyes esetekben a hang durva, fémes csiszolássá válik, amikor a csapágy a csikorgáson túl a fém alkatrészek közötti fizikai érintkezésbe lép. Ha következetes morgást vagy dübörgést hall, amely megváltoztatja a karakterét abban a pillanatban, amikor a lába megérinti a tengelykapcsoló-pedált, akkor a tengelykapcsoló-kioldó csapágy meghibásodása a legvalószínűbb oka.

Ha pontosan megérti, hogy mit hall – és mikor –, megóvja Önt attól, hogy félrediagnosztizálja a problémát, mint egy kopott vezetőcsapágy, egy meghibásodott bemeneti tengely csapágya vagy akár a sebességváltó nyüszítése. Ezek mindegyike különböző időpontokban és különböző körülmények között kelt zajt. A kioldó csapágy zajjelzése közvetlenül a pedál működtetéséhez kapcsolódik, így az egyik legegyszerűbb füllel azonosítható alkatrész.

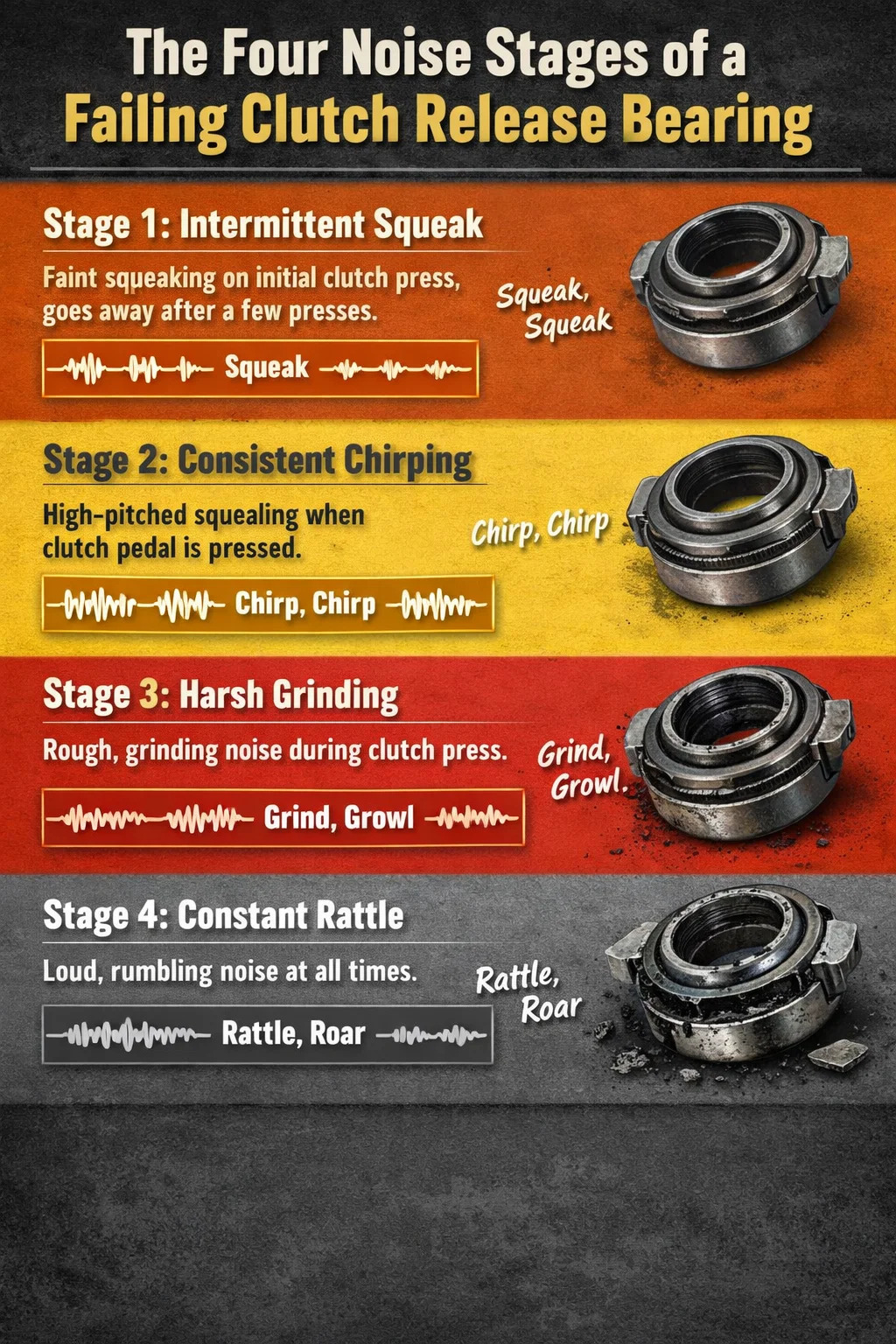

A meghibásodott tengelykapcsoló-kioldó csapágy négy különböző zajszintje

A csapágykopás ritkán jelentkezik egyszerre. A romlás egy meglehetősen kiszámítható ívet követ a finomtól a katasztrofálisig, és minden szakasz más akusztikus jeleket produkál. Ha tudja, melyik szakaszban van, az segít felmérni a sürgősséget.

1. szakasz – Szakaszos nyikorgás

A legkorábbi szakaszban a csapágyon belüli kenés kezd meghibásodni vagy kiszáradni. Halk nyikorgást csak az első tengelykapcsoló-benyomásnál észlelhet, miután az autó éjszakán át ült, és néhány megnyomáson belül eltűnik, amikor a csapágy felmelegszik. Sok sofőr ezt reggeli páralecsapódásnak vagy hideg átvitelnek tartja. Könnyű figyelmen kívül hagyni, de ez a legolcsóbb és legkevésbé zavaró időpont a probléma megoldására – a csapágycsere ezen a ponton jellemzően a legkisebb járulékos kárral jár.

2. szakasz – Folyamatos csicsergés vagy visítás a pedálnyomás hatására

Ez a leggyakrabban jelentett szakasz. A zaj most megismételhető: nyomja meg a tengelykapcsoló pedált, hallja a nyikorgást; engedje fel a pedált, a zaj megszűnik . A hang magas frekvenciájú, néha madárcsicsergésnek vagy kerékpárfékcsikorgásnak nevezik. Belsőleg a csapágy golyós vagy görgős elemei kiszáradnak, és a ketrec vagy a gyűrűk kezdenek kopni. Ezen a ponton a csapágy működőképes, de leromlik. A legtöbb szerelő ezt a szakaszt tekinti a csere ütemezésének gyakorlati küszöbének, mivel a 3. szakaszba való előrehaladás gyorsan megtörténhet, amint az állandó zaj elkezdődik.

3. szakasz – Erős őrlés vagy morgás

A magas csikorgás alacsonyabb, durvább csikorgó vagy morgó hanggá változik. Ez azt jelzi, hogy a csapágy belsejében lévő gördülő elemek elkezdtek eltörni, vagy hogy a csapágypályák láthatóan bemetszettek. Fém-fém érintkezés lép fel. Ebben a szakaszban fennáll annak a veszélye, hogy a tengelykapcsoló pedál lenyomásakor a csapágy beszorul , ami a kuplungvillát kikapcsolt helyzetbe zárhatja, és elakadhat. Ebben a szakaszban gyakran megjelenik magán a tengelykapcsoló-pedálon keresztül átvitt rezgés – pulzálás vagy érdesség, amit a láb alatt érez.

4. szakasz – Folyamatos zaj a pedál helyzetétől függetlenül

Amint a csapágy összeesett addig a pontig, ahol szinte állandó érintkezésben van a környező alkatrészekkel, a zaj akár lenyomva van, akár nem. Ebben a szakaszban a csapágy eléggé széttörhetett ahhoz, hogy megsérüljön a nyomólemez, a tengelykapcsoló tárcsa vagy akár a lendkerék. A javítási költségek itt meredeken emelkednek. Az 1. vagy 2. szakaszban 300–500 dollárba kerülő munka alkatrész- és munkadíja meghaladhatja az 1200–1800 dollárt, ha figyelembe veszik a nyomólemez és a lendkerék burkolatát vagy cseréjét.

Hogyan győződjünk meg arról, hogy a zaj a tengelykapcsoló kioldó csapágyából származik

Mivel a kézi sebességváltó több csapágyat is tartalmaz, amelyek hasonló hangokat produkálnak – a bemenő tengely csapágya, a vezető csapágy vagy persely és az ellentengely csapágyai –, érdemes néhány egyszerű ellenőrzést lefolytatni, mielőtt megállapítanánk, hogy a kioldócsapágy rossz.

A pedálnyomás tesztje

Parkolja le a járművet járó motorral és üresben a sebességváltóval. Lassan nyomja le a tengelykapcsoló pedált. Ha nyikorgás vagy csikorgás hallatszik abban a pillanatban, amikor elkezdi nyomni, és elhallgat, amikor teljesen elengedi a pedált, akkor a tengelykapcsoló kioldó csapágya az elsődleges gyanúsított. A zajnak következetesen követnie kell a pedál mozgását – hangosabbá válik, ahogy tovább nyomjuk, és eltérő lehet a hangmagasság különböző pedálmélységek esetén attól függően, hogy a csapágy hogyan érintkezik a nyomólemez ujjaival.

Megkülönböztetés a bemeneti tengely csapágyától

Egy kopott input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Megkülönböztetés a vezetőcsapágytól vagy perselytől

A vezetőcsapágy (vagy sok járműnél a persely) a lendkerék közepén helyezkedik el, és megtámasztja a sebességváltó bemenő tengelyének csúcsát. A kopott vezetőcsapágy jellemzően zajt kelt a tengelykapcsoló megcsúszásának fázisában – amikor elhúzódik a megállástól és a tengelykapcsoló részlegesen be van kapcsolva. Nyomogást vagy nyöszörgést is kiválthat, ha a sebességváltó üres állásban van járó motor mellett, ami eltér a kioldócsapágy pedálnyomó jelétől.

Érezze a vibrációt

Finoman helyezze a kezét a sebességváltóra, miközben lassan nyomja le a tengelykapcsoló-pedált. A meghibásodott kioldócsapágy gyakran finom vibrációt vagy érdességet közvetít a hajtásláncon keresztül, ami a sebességváltónál vagy egyes járműveknél a hajtóműalagút közelében lévő padlólapnál érezhető. Ez a tapintható visszacsatolás a pedál nyomásakor hallható csikorgással együtt határozottan a kioldócsapágy felé mutat.

Miért kopnak a tengelykapcsoló kinyomó csapágyai

A kiváltó ok megértése azért fontos, mert egyes meghibásodási módok megelőzhetők, és ezek megoldása meghosszabbítja a következő csapágy élettartamát.

Pihentesse a lábát a tengelykapcsoló-pedálon

Ez az egyetlen leggyakoribb oka a korai kioldócsapágy meghibásodásának. Még a nagyon enyhe, 5–10 font nyugalmi nyomás a tengelykapcsoló pedálon is tartja a kioldó csapágyat a nyomólemez membrán rugó ujjaihoz képest. . Normál üzemben a csapágy csak a sebességváltáshoz szükséges másodperc töredékéig terhelődik. Az a sofőr, aki a lábát a tengelykapcsoló-pedálon nyugtatja a forgalomban, óránként több ezer további terhelt fordulatszámot tud hozzáadni, ami drámai módon felgyorsítja a kopást. Az így meghajtott csapágy élettartama 100 000 mérföldről 30 000 mérföld alá csökkenhet.

Kuplung lovaglás Hillsben

Ha egy járművet lejtőn álló helyzetben tartunk a tengelykapcsoló bekapcsolásának kiegyensúlyozásával a kézifék használata helyett, a kioldócsapágy folyamatos terhelés alatt marad, a tengelykapcsoló tárcsa pedig tartósan csúszik. A csapágy kopásán túl ez a tengelykapcsoló tárcsát is üvegesíti, és a lendkerék homlokfelületét is pontozza. Öt perc dombtartás ezzel a technikával ugyanolyan kopást eredményezhet, mint több tucat normál vezetési mérföld.

Szennyezés és nedvesség behatolása

A modern tömített csapágyak előolajozottak, és karbantartásmentes működésre tervezték, de a tömítések idővel romlanak, különösen a nedves, sáros vagy poros környezetben üzemelő járművekben. Amint nedvesség vagy szemcse kerül a csapágyba, a kenőanyag sérül, és elkezdődik a kopás. A terepen vagy olyan régiókban használt járműveknél, ahol nagy mennyiségű közúti sót használnak, gyakran sokkal kisebb futásteljesítménynél tapasztalható kioldócsapágykopás, mint a tiszta, száraz körülmények között.

Rossz beállítás és helytelen telepítés

Az a kioldó csapágy, amely nincs tökéletesen a bemenő tengely csapágyrögzítőjének középpontjában, vagy egy tengelykapcsoló villa, amely elhajlott vagy elkopott a forgáspontjában, egyenetlenül terheli a csapágyat. Ez oldalirányú terhelési állapotot hoz létre, amelyet a csapágy nem alkalmas kezelésére, gyors kopást okozva a csapágy egyik oldalán. A zaj jele ebben az esetben gyakran inkább ritmikus ketyegés vagy pedállenyomáskor dörömbölés, nem pedig sima nyikorgás, ami az egyenetlen terhelést tükrözi.

Meghosszabbított élettartam csere nélkül

A kioldó csapágy még tökéletes vezetéstechnika mellett is kopás. A legtöbb gyártó a tengelykapcsoló-szerelvény élettartamát a következő tartományba sorolja 80 000-150 000 mérföld a jármű tömegétől, a sebességváltó típusától és a használati szokásoktól függően . A nehéz teherautók és vontatásra használt járművek gyorsabban érik el a tartomány alsó határát. Sok technikus azt javasolja, hogy a tengelykapcsoló tárcsa cseréjekor cseréljék ki a kioldócsapágyat, mivel a csapágy eléréséhez szükséges munka teszi ki a teljes munkaköltség nagy részét.

Zaj-összehasonlítás: tengelykapcsoló kioldó csapágy és egyéb gyakori tengelykapcsoló zajok

Nem minden zaj a tengelykapcsoló területéről jelenti azt, hogy a kioldócsapágy meghibásodott. Az alábbi táblázat összehasonlítja a leggyakoribb zajforrásokat és azok jellemzőit a diagnózis szűkítése érdekében.

Egyéb tünetek, amelyek a kopott tengelykapcsoló-kinyomócsapágyat kísérik

A zaj az elsődleges jelző, de a meghibásodott kidobott csapágy gyakran más tünetekkel együtt jelentkezik, amelyek együttesen a diagnózis megerősítését szolgálják.

• Kuplungpedál vibrációja: Pulzálás vagy érdesség a láb alatt a tengelykapcsoló megnyomásakor, amelyet a csapágy egyenetlen felülete okoz, amely a tengelykapcsoló villán és a hidraulikus vagy kábelrudazaton keresztül felfelé viszi át a rezgéseket.
• Megnövelt pedálerő: Ahogy a csapágy kopik és belső ellenállása növekszik, további ellenállást hoz létre, amelyet a vezetőnek le kell győznie a pedál lenyomásakor. A váltás fokozatos, és könnyen kihagyható, amíg egy frissen szervizelt tengelykapcsolóval összehasonlítjuk.
• Nehézségek a sebességfokozat be- vagy kikapcsolásakor: Előrehaladott állapotban egy csapágy, amely elkezdett beszorulni vagy a tengelykapcsoló villa megszorulását okozta, a tengelykapcsoló tökéletlen kioldásához vezethet, ami a sebességváltást ropogóssá vagy megnehezítheti.
• Kuplung csúszás: Míg a csúszás gyakrabban a tengelykapcsolótárcsa elhasználódásának tünete, a beszorult vagy összeesett csapágy megakadályozhatja, hogy a nyomólemez teljesen beszorítsa a tengelykapcsoló tárcsát, ami terhelés alatti megcsúszáshoz vezethet.
• Látható csapágyanyag vagy fémrészecskék: Az ellenőrző burkolattal ellátott járművekben vagy a padon a tengelykapcsoló cseréje során a technikusok időnként fényes fémes törmeléket észlelnek a harangházban, ami a csapágy anyagának meghibásodásával függ össze.

Meddig lehet vezetni zajos tengelykapcsoló-kinyomócsapággyal?

Ez teljes mértékben attól függ, hogy a csapágy melyik fokozatot érte el. Az 1. szakaszban (szakaszos hideg nyikorgás) vagy a 2. korai szakaszban (folyamatos csikorgás a pedállenyomásakor, de nincs más tünet) sok sofőr hetekig vagy akár néhány hónapig is biztonságosan üzemelteti járművét, miközben javításokat intéz. A kockázat mindaddig kezelhető, amíg a csapágy működőképes marad és a zaj nem halad előre.

A köszörülés megkezdése után (3. szakasz), a vezetés folytatása jelentős meghibásodás kockázatával jár. A tengelykapcsoló-pedál lenyomásakor beszoruló csapágy potenciálisan reteszelheti a tengelykapcsoló-mechanizmust kikapcsolt helyzetben, így nem tud sebességet kapcsolni. A legrosszabb esetben egy összedőlt csapágy szétszórja a törmeléket a lendkerék és a nyomólap homlokfelületét jelentő harangház belsejében, ami több száz dollárral járul hozzá ahhoz, ami egyébként egyszerű csapágy- és tengelykapcsolótárcsa-csere lenne.

Gyakorlati irányelv, amelyet sok tapasztalt szerelő használ: ha a zaj minden alkalommal, amikor megnyomja a tengelykapcsolót, és több mint két hétig állandó, azonnal jelentkezzen be a javításra. Ha a zaj csak egyszer is csikorgásból csikorgássá változott, kezelje sürgősnek.

Mit tartalmaz a cserefolyamat

A tengelykapcsoló kioldó csapágyának cseréjéhez el kell távolítani a sebességváltót, hogy hozzáférjen a tengelykapcsoló egységhez. Ez az oka annak, hogy a munka megviseli a munkaköltséget – maga a csapágy egy olcsó alkatrész, általában 20 és 80 dollár közötti ára a legtöbb személygépjárműnél, de a sebességváltó eltávolítása az első motoros, hátsókerék-hajtású járműveken általában 3-5 óra munkát vesz igénybe. Az elsőkerék-hajtású transaxle eltávolítása a jármű elrendezésétől és hozzáférhetőségétől függően 4-8 óra között lehet.

Mivel ez a sok munka szükséges a csapágy eléréséhez, bevett gyakorlat – és pénzügyileg ésszerű – a teljes tengelykapcsoló-készletet egyidejűleg kicserélni. A tengelykapcsoló készlet tartalmazza a tárcsát, a nyomólemezt és a kioldócsapágyat, valamint néha egy új vezetőcsapágyat vagy perselyt. A csapágyakkal összehasonlítva a komplett készlet növekményes alkatrészköltsége gyakran 100–300 dollár, ami egy töredéke annak a többletmunkának, amely egy második lebontáshoz szükséges lenne, ha a tengelykapcsoló tárcsa egy évvel később meghibásodik.

Ekkor a lendkerék állapotát is ellenőrizni kell. A hőrepedéseket, kemény foltokat (fényes kék árnyalatú kör alakú foltokat) vagy körülbelül 0,030 hüvelyknél mélyebb hornyokat mutató lendkereket újra kell festeni vagy ki kell cserélni. , mivel a kopott vagy horzsolt lendkerék felgyorsítja az új tengelykapcsoló tárcsa kopását, és akár közvetlenül a szerviz után is kuplungremegést vagy remegést okozhat.

Tipikus költségtartományok járműkategóriák szerint

• Gazdaságos és kompakt autók (pl. Honda Civic, VW Golf, Toyota Corolla): 450–900 USD egy komplett kuplungkészletért, beleértve a független üzletben végzett munkát.
• Teljesítmény- és sportautók (pl. Subaru WRX, Ford Mustang, Chevrolet Camaro): 700–1400 USD az alkatrészek specifikációjától és a sebességváltó típusától függően.
• Könnyű teherautók és SUV-k (pl. Toyota Tacoma, Ford Ranger): 600–1200 dollár, a négykerék-meghajtású járműveknél bizonyos esetekben további osztómű-leválasztásra van szükség.
• Komplex transaxle elrendezésű európai járművek (pl. BMW M-sorozat, Porsche 911 manuálisan): 1200–2500 USD a magasabb alkatrészköltségek és a hosszabb munkaidő miatt.

A tengelykapcsoló korai kioldó csapágy meghibásodásának megelőzése

A helyes vezetési szokások a kidobott csapágy karbantartásának leghatékonyabb formája. A csapágyat úgy tervezték, hogy kezelje a normál sebességváltással járó rövid, ciklikus terhelést. Problémák akkor merülnek fel, ha ez a terhelés folyamatos vagy túlzott mértékűvé válik.

1. A sebességváltások között tartsa távol a bal lábát a tengelykapcsoló-pedálról. Helyezze a tengelykapcsoló pedáltól balra található pedálra (lábtámasz). Már néhány kilogramm nyugalmi nyomás megszorozva több ezer mérföldön is jelentős csapágyórákat eredményez terhelés alatt.
2. Lejtőkön a kéziféket használja, ne a tengelykapcsolót. Ha egy lejtőn egy közlekedési lámpánál vár, húzza be a kéziféket, ne a tengelykapcsoló-csúszásnál tartsa a pozíciót.
3. Teljes sebességváltás határozottan. A tengelykapcsoló lassú, tétova bekapcsolása váltási ciklusonként hosszabb ideig tartja terhelve a csapágyat. A sima és ésszerűen gyors pedálmozgás meghosszabbítja a csapágy élettartamát.
4. Ellenőrizze a tengelykapcsoló villát és forgását a tengelykapcsoló szervizelése során. Egy kopott pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Azonnal orvosolja a tengelykapcsoló hidraulika szivárgását. A folyadékot kiszivárgó tengelykapcsoló fő- vagy munkahenger beszennyezheti a tengelykapcsoló tárcsát, és a modern járművekben megszokott hidraulikus kioldócsapágyrendszerekben befolyásolhatja magának a csapágyegységnek a működését és élettartamát.

Koncentrikus munkahengerek vs. hagyományos villával működtetett csapágyak

Érdemes megjegyezni, hogy sok, az 1990-es évek végétől gyártott jármű koncentrikus munkahengert (CSC) használ a hagyományos külső munkahenger és tengelykapcsoló villa elrendezése helyett. A CSC rendszerben a hidraulikus szolgahenger a harangházba közvetlenül a bemenő tengely köré van felszerelve, és a kioldócsapágy egyetlen szerelvényként van integrálva az egységbe.

A meghibásodott CSC csapágy zajjellemzői lényegében megegyeznek a hagyományos kidobott csapágyakéval – nyikorgás vagy csikorgás a pedál lenyomásakor –, de a diagnózis és a javítás eltérő. A CSC nem cserélhető a hidraulikus alkatrészeitől elkülönítve ; a teljes egységet szerelvényként kell cserélni. A CSC-egység költsége általában 80–250 dollár magáért az alkatrészért, ami drágább, mint egy önálló csapágy, de az alkatrész kombinált jellege miatt még mindig ésszerű. A CSC meghibásodásának jelei közé tartozik a tengelykapcsoló-folyadék szivárgása is a harangházba, ami a csapágyzaj mellett a tengelykapcsoló tárcsa szennyeződését is okozhatja.

Összegzés: A legfontosabb tények, amelyeket érdemes megjegyezni

• Egy kopott clutch release bearing primarily produces a nyikorgás, csipogás vagy csikorgás, amely akkor jelentkezik, amikor a tengelykapcsoló-pedált lenyomja, és nincs, amikor elengedi.
• Az ellenkező minta – zaj, amikor a pedál fel van emelve, csendes, ha megnyomják – a bemenő tengely csapágya felé mutat, nem a kioldó csapágy felé.
• A meghibásodás négy szakaszon keresztül halad: szaggatott csikorgás, egyenletes nyikorgás, köszörülés és folyamatos zaj, függetlenül a pedál helyzetétől.
• Az idő előtti meghibásodás leggyakoribb oka, hogy a lábfejet a tengelykapcsoló-pedálon nyugtatják, ami folyamatosan terhelés alatt tartja a csapágyat.
• Ha csak a csapágyat cseréljük ki, miközben a sebességváltó ki van kapcsolva, akkor ez nem gazdaságos – a teljes kuplungkészlet valamivel többe kerül, és elkerülhető a tárcsa vagy a nyomólemez második lebontása.
• Ha csiszolási zaj jelenik meg, tekintse sürgősnek a javítást. A folyamatos vezetés kockázatot jelent a csapágyak eltömődésével, a sebességváltó bemenő tengelyének sérülésével és a javítási költségek növekedésével.
