Hogyan hangzanak a rossz csapágyak? Jelek és hangok magyarázata

A rossz csapágyak leggyakrabban a csiszoló, dübörgő vagy zúgó zaj hogy a hangmagasság vagy az intenzitás a sebességgel változik. A kerékcsapágyakban ez a hang jellemzően felerősödik, amikor a jármű egy irányba fordul. Ipari vagy villanymotor csapágyakban nyikorgást, kattogást vagy olyan ritmikus kopogást lehet hallani, ami korábban nem volt. Ezek a hangok nem véletlenszerűek – mindegyik egy konkrét történetet mesél el arról, hogyan és hol hibásodik meg a csapágy.

Fogás csapágy a korai zaj a különbség a 30 dolláros alkatrész és a 3000 dolláros javítás között. A halk zümmögésnek induló csapágy heteken belül a teljes rohamig terjedhet, másodlagos károsodást okozva az orsókon, agyakon, tengelyeken és házakon. Az ebben az útmutatóban leírt hangok az autók kerékcsapágyaira, a motorcsapágyakra, az ipari gépek csapágyaira és a készülékek csapágyaira egyaránt vonatkoznak – a meghibásodás fizikája mindegyikben ugyanaz.

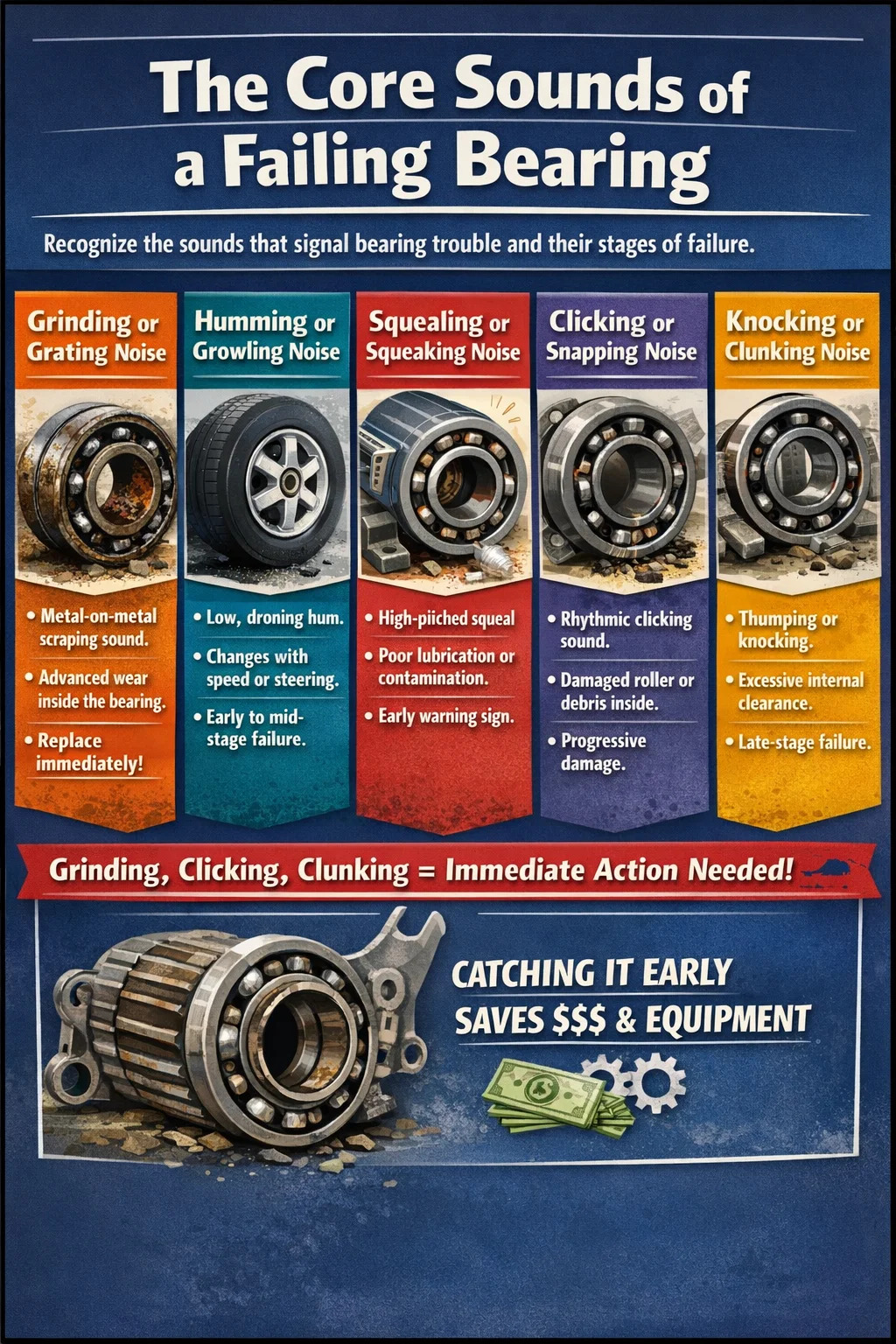

A hibás csapágy alaphangjai

A csapágyak szakaszosan meghibásodnak, és minden fokozathoz tartozik egy hangjelzés. Ezeknek a hangoknak a megértése lehetővé teszi, hogy megbecsülje, mennyi élet maradt a csapágyban, és milyen sürgős figyelmet igényel.

Köszörülés vagy reszelés zaj

Ez a rosszul kopott csapágy legismertebb tünete. Köszörülés akkor következik be, amikor a gördülő elemek - golyók vagy hengerek - kopás, korrózió vagy szennyeződés miatt elvesztették sima felületüket. A fém lényegében a fémhez kapar a versenyen belül. Kerékcsapágyban ez a hang vezetés közben állandó, és a sebesség növekedésével felerősödik. Ha csiszoló hangot hall egy kerékről, amely 30 mph felett észrevehetően romlik, akkor a csapágy előrehaladott meghibásodásban van. Ebben a szakaszban ne késleltesse a cserét.

Dúgó vagy morgó zaj

Az alacsony frekvenciájú zümmögés vagy morgás általában egy korai-középstádiumú csapágyhang. Egyenetlen járdán való vezetés hangjához hasonlít még akkor is, ha az út sima. A kerékcsapágyak esetében a zümmögés gyakran megváltozik, ha enyhén eltolja a súlyát – például sávváltáskor vagy széles autópálya-kanyarban. Ha a zümmögés erősödik, ha enyhén balra kormányoz, és csökken, ha jobbra kormányoz, akkor a jobb oldali csapágy a gyanús. Ez az irányminőség az egyik legmegbízhatóbb diagnosztikai támpont kifejezetten a kerékcsapágyak zajára vonatkozóan.

Csikorgó vagy nyikorgó zaj

A csapágyak nyikorgása általában két probléma egyikére utal: nem megfelelő kenésre vagy a felületi kifáradás korai szakaszában a versenyeken. A száraz csapágy – olyan, ahol a zsír kiszáradt, lemosódott vagy soha nem került megfelelően felhordásra – terhelés alatt nyikorog. Gyakran ez az első hallható figyelmeztető jel, amely még azelőtt jelenik meg, hogy bármilyen csiszolás kialakulna. Elektromos motoroknál és ventilátoroknál a csikorgó csapágy összetéveszthető szíjproblémával, de a hang a szíjak ellenőrzése után is megmarad. Az olyan készülékekben, mint a mosógépek, nyikorgó csapágyak gyakran jelzik, hogy a tömítés meghibásodott, és a víz beszennyezte a zsírt.

Kattogó vagy kattanó zaj

A csapágyakból származó kattanó hangok gyakran az elsőkerék-hajtású járművek CV-csuklócsapágyaihoz kapcsolódnak, de más csapágytípusoknál is előfordulnak, amikor egy gördülőelem sík foltot tartott, vagy ha törmelék került a csapágyegységbe. A kattanás általában ritmikus, a tengely vagy a kerék forgási sebességével arányos ütemben ismétlődik. A kerékcsapágyak kattanása, amely gyorsulással felgyorsul, megbízhatóan jelzi a csapágyfelület fizikai károsodását.

Kopogó vagy csörömpölő zaj

A csapágyból való kopogás túlzott belső hézagot jelez – a gördülő elemeknek túl sok mozgásterük van, ami miatt erővel ütköznek a futópályákba. Ez gyakran akkor fordul elő, ha a csapágy előfeszítése megszakad a kopás miatt, vagy ha a csapágyat nem megfelelően szerelték be. A hátsó tengely csapágyakban és a differenciálmű csapágyakban gyakori tünet a gyorsítás vagy lassítás közbeni kopogó hang. Ez egy késői stádiumú csapágyhiba, és valódi biztonsági aggályt jelent, különösen a hátsó tengelyen, ahol a csapágy összeomlása a kerék szétválásához vezethet.

Hogyan különböznek a csapágyhangok alkalmazásonként

Ugyanazok az alapvető meghibásodási módok kissé eltérő hangjelzést adnak, attól függően, hogy a csapágy mit csinál és mi veszi körül. A kontextus számít a csapágyzaj diagnosztizálásánál.

Kerékcsapágyak

A kerékcsapágyak elbírják a jármű teljes tömegét, miközben lehetővé teszik a kerék szabad forgását. Folyamatosan ki vannak téve az útszennyeződésnek, a víznek és a kanyarodás oldalirányú erőinek. A meghibásodott kerékcsapágy szinte mindig irányított zümmögést vagy morgást vált ki, amely a jármű sebességével nő. A szignatúra teszt egy gyengéd sávváltási manőver autópályás sebességnél: ha a zaj megváltozik, amikor a jármű súlyát balra vagy jobbra tolja, akkor azonosította a csapágyat. A kerékcsapágyak meghibásodására vonatkozó tanulmányok azt mutatják, hogy a víz behatolásából származó szennyeződés az idő előtti csapágyhibák nagyjából 55%-áért felelős , különösen azokon a járműveken, amelyeket nedves éghajlaton vezetnek, vagy amelyeket gyakran mosnak az agyra hegyezett nagynyomású tömlőkkel.

Motorrúd és fő csapágyak

A motorcsapágyak siklócsapágyak – nem gördülőcsapágyak –, de hallhatóan meghibásodnak, ami azonnal felismerhető. A kopott rúdcsapágy éles, ritmikus kopogást produkál, amely a motor fordulatszámával növekszik, és terhelés alatt a legszembetűnőbb. A fő csapágyak mélyebb, erősebb kopogást produkálnak, amely egyenletesebb és kevésbé sebességfüggő. A rúd alapjáraton történő kopogása, amely a fordulatszám emelkedésével eltűnik, figyelmeztető jel; Az összes fordulatszámon jelenlévő rúdkoppanás azt jelenti, hogy a csapágyhézag meghaladta a biztonságos határértékeket, és a motor meghibásodása küszöbön áll. Az olajéhezés a fő ok, ezért nagyon fontos a rendszeres olajcsere – a piszkos, kimerült olaj nem tudja fenntartani azt a rétegvastagságot, amely a motor csapágyainak fém-fém érintkezésének megakadályozásához szükséges.

Mosógép dob csapágyak

Amikor egy mosógép csapágya meghibásodik, a dob a centrifugálási ciklus során sugárhajtóműként kezd hangot hallani. A hangos üvöltő vagy dübörgő zaj – különösen az elöltöltős gépeknél – az árulkodó jel. A dob láthatóan inoghat is, és a gép vibrálhat a padlón. Szinte mindig a víz a hibás: a dobtömítés idővel meghibásodik, így a víz és a mosószer beszennyezheti a csapágyat. A homlokrakodó csapágyainak cseréje jellemzően a gép majdnem teljes szétszerelését igényli , ezért sok javítótechnikus javasolja annak felmérését, hogy a teljes gép cseréje költséghatékonyabb-e, ha a csapágy meghibásodott.

Ipari és elektromos motorok csapágyai

Ipari környezetben a csapágyzaj komolyan veszi a karbantartást. A meghibásodott csapágyakkal működő motorok túlmelegednek, több energiát fogyasztanak, és végül elakadnak – nem tervezett leállást okozva, ami sokkal többe kerül, mint a tervezett csere. A gyakori hangok közé tartozik a kenés meghibásodásából eredő magas csikorgás, a versenyfelület hámlásából (kirepedezéséből) származó ciklikus kattanás, valamint a széles spektrumú zajnövekedés, amelyet a rezgéselemző eszközök jóval az emberi fül előtt képesek észlelni. Sok ipari létesítmény kézi sztetoszkópot vagy közvetlenül a motorházra helyezett ultrahangos érzékelőket használ, hogy a berendezés leállítása nélkül figyelje a csapágyzajt.

Miért adnak zajt a csapágyak: a kiváltó okok

A csapágyzaj okainak megértése nemcsak az aktuális hiba diagnosztizálásában, hanem a következő meghibásodás megelőzésében is segít. A csapágyak nem adnak zajt ok nélkül – minden hangnak fizikai oka van.

A kenés elvesztése

A zsír vagy olaj vékony filmréteget képez a csapágy mozgó alkatrészei között. Amikor ez a film lebomlik – a hő, az öregedés, a szennyeződés vagy a víz kimosása miatt – a fém érintkezik a fémmel, és a súrlódás drámaian megnő. A megfelelő kenés nélkül futó csapágy terhelés alatt perceken belül meghibásodhat , míg egy ugyanilyen típusú, megfelelően megkent csapágy akár egy évtizedet is kibír. A csikorgás általában a kenés meghibásodásának első hangja; Köszörülés gyorsan követi a felületi sérülések felhalmozódását.

Szennyeződés

A szennyeződés, a por, a fémrészecskék és a víz a csapágyak ellenségei. Még a csapágyházba jutó mikroszkopikus csiszolórészecskék is megütik a gördülőfelületeket és idővel száguldanak, és kavicsos csiszoló vagy dübörgő zajt keltenek. A vízszennyeződés különösen káros, mert korróziós lyukasztást okoz a csapágy belsejében lévő precíziós köszörülési felületeken. A csapágygyártók kutatásai kimutatták, hogy a szennyeződések az összes idő előtti csapágymeghibásodás körülbelül 14%-át teszik ki. ipari környezetben, bár ez a szám jelentősen megnövekszik kültéri vagy nedves alkalmazások esetén.

Túlterhelés és elmozdulás

A csapágyak meghatározott teherbírásra vannak méretezve. Ha egy csapágyat a dinamikus vagy statikus terhelési besoroláson túl halad, az felgyorsítja a gördülőelemek és a futópályák kopását és deformálódását. Az eltolódás – ahol a tengely nincs a csapágy közepén – egyenetlen feszültséget hoz létre a futópálya egyik oldalán. Mindkét körülmény zajt kelt: a túlterhelés általában általános dübörgést vagy csikorgást okoz, míg az eltolódás gyakran ismétlődő ritmikus zajt okoz, mivel ugyanaz a sérült érintkezési pont minden forgásnál áthalad a terhelési zónán.

Repedés és fáradtsághiba

Még a helyesen beépített és olajozott csapágyak élettartama is véges. Az ismételt feszültségciklusok végül mikrorepedések kialakulását okozzák a versenypálya vagy a gördülő elemek felülete alatt. Ezek a repedések addig terjednek, amíg az anyag el nem szakad – ezt a folyamatot lepattogzásnak nevezik. A repedezett csapágyak jellegzetes, szabálytalan kattanó vagy zörgő hangot adnak ki ahogy a törött töredékek a csapágyon keresztül keringenek és más felületekre ütköznek. Ez egy élettartam végi kifáradási hiba, és ez normális, miután egy csapágy sok millió fordulatig működött. A csapágy cseréje az első repedési hangnál megakadályozza, hogy a szilánkok megsértsék a házat vagy a tengelyt.

Helytelen telepítés

Az új csapágy a beszerelés során tönkremehet. Egy csapágy helytelen benyomása – nem megfelelő láncra erőltetés, kalapáccsal közvetlenül a csapágyon történő használata, vagy ferdén felhúzva – azonnal tönkreteszi a belső geometriát. A frissen beszerelt csapágy, amely azonnal zajt ad, szinte biztos, hogy sérült vagy nem megfelelően szerelt csapágy. Elengedhetetlen a megfelelő csapágyprésszerszámok használata és az erő csak a megfelelő pályán keresztül történő alkalmazása ; egy 200 dolláros szerszám megtérül az első alkalommal, amikor megakadályozza egy 150 dolláros kerékcsapágyagy-szerelvény tönkretételét.

A rossz csapágy diagnosztizálása

Miután felismerte a csapágyzaj jelenlétét, a következő kihívás annak meghatározása, hogy melyik csapágy hibásodik meg. A csapágyzaj megtévesztő lehet – fémszerkezeteken halad keresztül, és úgy tűnhet, hogy a tényleges forrástól eltérő helyről jön.

A kormánykerék bemeneti tesztje (kerékcsapágyak)

Körülbelül 60 mérföld/órás állandó autópálya-sebesség mellett ismételten finoman kanyarodjon balra és jobbra, mintha lassan váltana sávot. Nézze meg, hogyan változik a zaj:

• Balra kanyarodva nő a zaj → a jobb oldali csapágy valószínűleg rossz (a súly jobbra tolódik)
• A zaj megnő, ha jobbra kanyarodik → a bal oldali csapágy valószínűleg rossz (a súly balra tolódik)
• A zaj nem változik a kormány bemenetével → lehet hátsó csapágy, gumiabroncs probléma vagy nem csapágyforrás

Ez a teszt azért működik, mert a kanyarodás az oldalirányú terhelést egyik kerékről a másikra tolja. A sérült csapágy csendesebb lesz, ha nagyobb terhelést visel, és zajosabb, ha a terhelést elhárítják – vagy bizonyos esetekben fordítva, a sérülés típusától és mértékétől függően.

Jack és Spin teszt

Amikor a jármű biztonságosan áll az emelőállványon, minden kereket kézzel forgassa meg. Az egészséges kerékcsapágy simán forog szinte ellenállás és zaj nélkül. A meghibásodott kerékcsapágy durva, kavicsos vagy repedezett lesz, ahogy forog – gyakran a keréken keresztül is érezheti a sérülést. Bármilyen érdesség, csiszolási érzés vagy hallható zaj a kézi centrifugálási teszt során megerősíti, hogy a csapágyat ki kell cserélni. Fogja meg a kereket a 12 és 6 órai pozícióban is, és próbálja meg ringatni: minden észrevehető holtjáték vagy csörömpölés kopott csapágyat jelez.

Szerelő sztetoszkóp

Elektromos motorok, ipari berendezések és egyéb forgó gépek esetében a szerelők sztetoszkópja vagy autóipari lehallgatókészüléke lehetővé teszi a csapágyzaj nagy pontosságú elkülönítését. Helyezze a szondát közvetlenül a csapágyházra, és hallgassa. Azt a csapágyat kell cserélni, amelyik a legdurvább, leghangosabb vagy legszabálytalanabb hangzású. A hosszú fém csavarhúzók csípősen működnek – tartsa a fogantyút a füléhez, és helyezze a hegyét a különböző csapágyházakra. A hang a fémen keresztül vezet, és meglepően tiszta. Ezt a technikát több mint egy évszázada használják a mechanikák, mert működik.

Ultrahangos észlelés

Az ipari karbantartás során az ultrahangos érzékelő eszközök már jóval a hallható zaj kialakulása előtt képesek azonosítani a csapágy feszültségét. A csapágyak meghatározott frekvenciatartományban ultrahangjeleket bocsátanak ki, amikor felületük elfárad. Az ultrahangos monitorozás akár hatszor korábban is képes észlelni a csapágyproblémákat, mint a rezgéselemzés önmagában , így időt ad a karbantartó csapatoknak a csere ütemezésére a tervezett állásidő alatt, nem pedig egy nem tervezett meghibásodásra. A nagy értékű berendezések esetében ez a korai felismerési képesség sokszorosan megtéríti a szerszámköltséget.

Hangok, amelyeket gyakran összetévesztenek a csapágyzajjal

Nem minden zümmögés vagy csikorgás származik csapágyból. Számos más alkatrész olyan hangokat ad ki, amelyek meggyőzően utánozzák a csapágyzajt, ami szükségtelen csapágycseréhez, vagy ami még rosszabb, a valódi probléma figyelmen kívül hagyásához vezet.

Gumiabroncszaj

A gumiabroncsok egyenetlen kopása – különösen az elhasználódott ütések vagy a nem megfelelő felfújás okozta görcsösödés vagy horpadás – olyan ritmikus zümmögést idéz elő, amely szinte teljesen megegyezik a rossz kerékcsapágy hangjával. A legfontosabb különbség: a gumiabroncsok zaja jellemzően állandó marad a kormányzástól függetlenül, miközben a csapágyzaj változik. Ezenkívül a gumiabroncsok különböző helyzetekbe forgatása és annak ellenőrzése, hogy a hang együtt mozog-e velük, egy végleges teszt. A kopott kopású gumiabroncsok az egyik leggyakoribb téves pozitív eredmény a kerékcsapágy-diagnosztikában , és sok csapágyat feleslegesen cserélnek, mert először nem ellenőrizték a gumikat.

CV ízületi zaj

Az elsőkerék-hajtású és az összkerékhajtású járműveknél a tengelytengelyt a kerékagyhoz csatlakoztató CV-csuklók kis csapágyakat tartalmaznak egy golyós-horonyos szerelvényen belül. A meghibásodott CV-csukló kattanó hangot ad, ami a legszembetűnőbb a szűk, lassú kanyarokban, például egy parkolóban. Ez különbözik a kerékcsapágy zajától, amely állandó és sebességfüggő. A repedt csomagtartóval és száraz, szennyezett zsírral rendelkező CV-csukló kanyarodáskor hallhatóan kattan, de autópálya sebességnél csendes lehet.

Fék alkatrészek

A kopott fékbetétek kopásjelzőkkel – kis fémfülekkel – rendelkeznek, amelyek a forgórészhez csikorogva figyelmeztetik a vezetőt. Ez a csikorgás sebességfüggő, és összetéveszthető egy csapággyal. A fékzaj azonban jellemzően drámaian megváltozik a fékek behúzásakor, míg a csapágyzajt a fékezés nagyrészt nem befolyásolja. Az elakadt féknyereg is csapágyhoz hasonló csiszolóhangot produkálhat, de ebben az esetben a kerék is érezhetően felforrósodik vezetés után.

Szervokormány szivattyú és generátor csapágyak

A szerpentin szíjjal hajtott kiegészítő alkatrészek – a generátor, a szervokormány-szivattyú, az üresjárati tárcsák és a feszítő – mind saját kis csapágyakat használnak. Ha ezek meghibásodnak, nyikorgó, csikorgó vagy csipogó hangokat adnak ki, amelyek alapjáraton is jelen vannak, és a motor fordulatszámától függően változnak, nem pedig a jármű sebességével. Ha a gyanús zaj akkor jelentkezik, amikor a jármű álló motor mellett áll, az szinte biztos, hogy a tartozékcsapágy vagy a szíj probléma, nem pedig a kerékcsapágy.

Meddig lehet vezetni rossz csapágyon?

Ez az egyik leggyakoribb kérdés a csapágyhibák diagnosztizálása után, és az őszinte válasz: ez attól függ, mennyire rossz a csapágy, de nem szabad késleltetni a cserét.

Az autópálya sebességnél csak halk zümmögést produkáló csapágy több hétig is kitarthat, ha óvatosan vezetik és rövidebb utakra korlátozzák. A romlás mértéke azonban megjósolhatatlan. A csapágy meghibásodása nem lineáris folyamat – a csapágy egy hónapig is kitarthat, majd a kemény vezetés egyetlen napján belül hirtelen meghibásodik. A teljesen meghibásodott kerékcsapágy mozgás közben a kerék megakadását vagy leválását okozhatja a járműről. Autópálya sebességnél ez katasztrofális.

Gyakorlati útmutatóként:

• Halk zümmögés csak nagy sebességnél: Menjen el egy javítóműhelybe, lehetőleg kerülje az autópályákat
• Hangos köszörülés vagy morgás bármilyen sebességnél: Javítsa meg a lehető leghamarabb – ezen a héten, ne a következő hónapban
• Rezgés a kormánykeréken vagy az ülésen keresztül: Ne vezessen autópályán; azonnal kérjen javítást
• Észrevehető játék a kerékben a sziklateszt során: Hagyja abba a vezetést; a jármű nem biztonságos

A motor csapágyának kopogása hasonló sürgősségi skálát követ. Bármilyen alapjárati rúdkoppanás olyan csapágyat jelent, amely bármikor teljesen meghibásodhat – amitől a hajtórúd átüti a motorblokkot. A motorrúd kopogása vezetési leállási helyzet, nem pedig óvatos vezetési helyzet.

Elvárások a csapágycsere költségéről

A költségek jelentősen eltérnek a járműtől és attól, hogy a csapágy külön szervizelhető-e vagy egy agyszerelvénybe integrálva.

Ezek a tipikus egyesült államokbeli bolti árakon alapuló becslések. Az árak régiónként, a jármű bonyolultságánként és attól függően változnak, hogy egyidejűleg kell-e cserélni további alkatrészeket (például a csapágyagyba integrált ABS érzékelőgyűrűket). Érdemes megfontolni mindkét oldal egyidejű cseréjét, ha az egyik csapágy meghibásodott , mivel a szemközti csapágy ugyanazt az életet élte, és gyakran közel van saját meghibásodási pontjához.

A csapágy meghibásodásának megelőzése az indulás előtt

A legtöbb idő előtti csapágymeghibásodás elkerülhető. A csapágyakat korán tönkretevő körülmények – szennyeződés, nem megfelelő kenés, túlterhelés – alapvető karbantartási szokásokkal kezelhetők.

Tartsa távol a vizet a csapágyaktól

Járműmosáskor ne irányítsa a nagynyomású tömlőt közvetlenül a kerékagy területére. A víznyomás legyőzheti a tömítést, és vizet lökhet a csapágyba, kimosva a zsírt. Ugyanez vonatkozik a nagynyomású mosóberendezések csapágyaira is – mindig védje a csapágyházakat a közvetlen nagynyomású víztől.

Fenntartja a megfelelő gumiabroncs-felfújást és a kerékbeállítást

A nem megfelelő beállítás állandó oldalirányú terhelést okoz a kerékcsapágy egyik oldalán. Az alulfújt gumiabroncsok növelik a gördülési ellenállást és nagyobb terhelést adnak át a csapágyaknak. Ha a gumiabroncsokat az előírásoknak megfelelően fújja, és 25 000–30 000 mérföldenként állítja be a járművet, jelentősen meghosszabbítja a csapágy élettartamát. A durva utakon közlekedő, illetve a járdaszegélybe vagy kátyúba gyakran ütköző járműveket gyakrabban kell beállítani.

Használjon minőségi cserecsapágyakat

A csapágypiac széles minőségi skálával rendelkezik, és az olcsó import csapágyak és egy elismert gyártó (SKF, Timken, NSK, FAG) minőségi egységei közötti árkülönbség gyakran csak 20–40 dollár. A csapágy beépítési költsége ugyanannyiba kerül, függetlenül az alkatrész minőségétől. Egy 18 hónap alatt meghibásodott kedvezményes csapágy két garnitúra munkájába kerül, míg a minőségi csapágy a jármű hátralévő élettartamát is kibírja. Ez nem az a hely, ahol a lehető legolcsóbb alkatrészre kell optimalizálni.

Csomagolja vissza vagy cserélje ki a javítható csapágyakat az ütemterv szerint

A szervizelhető (nem tömített) első kerékcsapágyakkal rendelkező régebbi járművek rendszeres újratöltést igényelnek friss zsírral. Ez általában 30 000 mérföldenként ajánlott, vagy ha olyan fékmunkát végeznek, amely az agy eltávolítását igényli. Sok újabb tömített agyszerelvényt élettartam-egységnek terveztek, de a nagy futásteljesítményű, zord körülmények között üzemelő járművekben a csapágy tervezett élettartama rövidebb lehet, mint a jármű tényleges élettartama.

Azonnal orvosolja az egyéb kapcsolódó problémákat

A kopott lengéscsillapítók és rugóstagok kerékpattanást és ütközési terhelést okoznak, ami sokkal erősebben kalapálja a csapágyakat, mint a sima úton történő vezetés. A meggörbült kerekek, a kiegyensúlyozatlan gumiabroncsok és a kopott felfüggesztési perselyek vibrációt és szabálytalan terhelést okoznak, ami felgyorsítja a csapágykopást. Ezeknek a kapcsolódó alkatrészeknek a gondozása nem csak a menetminőséget jelenti – közvetlenül meghosszabbítja a csapágyak élettartamát.
