Mi a csapágyhibák első számú oka?

Az első számú oka Csapágy A meghibásodás a kenéssel kapcsolatos

Ha közvetlen választ szeretnél: a nem megfelelő vagy nem megfelelő kenés a csapágyhibák vezető oka, ami a becslések szerint az összes idő előtti csapágyhibák 36-54%-áért felelős. , iparágtól és alkalmazástól függően. A nagyobb csapágygyártók – köztük az SKF és az NSK – által végzett egyes tanulmányok még magasabbra teszik ezt a számot, ha olyan szennyeződéseket is figyelembe veszünk, amelyek maguk is a kenéskezelési hibákban gyökereznek.

A csapágyak precíziós tervezésű alkatrészek. A gördülő elemek, futópályák és ketrecek óriási igénybevétel alatt működnek, gyakran nagy sebességgel és hőmérsékleten. A fémfelületeket elválasztó megfelelő kenőanyag film nélkül közvetlen érintkezés lép fel, ami gyors kopáshoz, hőképződéshez, felületi kifáradáshoz és végső soron katasztrofális meghibásodáshoz vezet. A fizika egyszerű: a fémen a fém nagy sebességgel hőt termel, a hő lebontja az anyagot, és a leromlott anyag meghibásodik.

Ennek ellenére a csapágyhibát ritkán egyetlen izolált tényező okozza. A kenési problémák gyakran más meghibásodási módokat váltanak ki vagy felgyorsítanak. Az okok teljes spektrumának – és azok egymásra hatásának – megértése elengedhetetlen mindenki számára, aki forgó berendezést kezel, legyen az egy gyártóüzem, egy szélturbina, egy autó hajtáslánca vagy egy élelmiszer-feldolgozó gépsor.

Miért dominál a kenési hiba a csapágykárosodási statisztikákban?

A kenés meghibásodása nem egyszerűen a zsír vagy az olaj elfogyásából fakad. Számos olyan körülményt ölel fel, amelyek megakadályozzák, hogy a kenőanyag elvégezze a feladatát. Ezen állapotok mindegyike különálló sérülési mintákat hoz létre a csapágyfelületeken.

Nem megfelelő kenési mennyiség

Ha egy csapágy nem kap elegendő kenőanyagot, a gördülőelemeket a futópályáktól elválasztó elasztohidrodinamikus film túl vékony lesz ahhoz, hogy megakadályozza a fém-fém érintkezést. Ez ragasztókopást, elkenődést és helyi hőemelkedéseket eredményez. Az 1500 ford./perc vagy afeletti fordulatszámon működő villanymotorokban a fémfelületek a kenőanyag-éhezés után perceken belül pusztító hőmérsékletet érhetnek el.

Nem megfelelő kenőanyag típus vagy viszkozitás

Az egyik leggyakoribb karbantartási hiba, ha az alkalmazási sebességhez és hőmérséklethez nem megfelelő viszkozitású kenőanyagot használnak. A túl vékony kenőanyag terhelés alatt nem képes megfelelő filmréteget fenntartani; a túl vastag kavargás és húzás következtében túlzott hőt termel. A nagy fordulatszámú orsócsapágyak esetében például, ha alacsony viszkozitású olaj helyett szabványos NLGI 2 zsírt vagy NLGI 1 zsírt használunk, drámaian megnő az üzemi hőmérséklet és lerövidül a csapágy élettartama.

Túlzsírozás

A túl sok kenőanyag szintén jelentős probléma. A túlzsírozott csapágyak belső hőmérséklete megnövekszik a kavargás miatt, ami lebontja a zsír alapolaját és a sűrítőanyagot, ami szivárgáshoz és megkeményedéshez vezet. Over-greasing accounts for a substantial share of bearing failures in electric motors , ahol a technikusok gyakran kenik fel a zsírt a régi anyag tisztítása nélkül, ami idővel súlyosbítja a problémát.

A kenőanyag lebomlása

A zsírnak és az olajnak véges élettartama van. A hőciklus, az oxidáció, a víz behatolása és a mechanikai nyírás idővel rontja a kenőanyag teljesítményét. Az üzembe helyezéskor tökéletesen tesztelt kenőzsír 4000-8000 üzemóra után az üzemi körülményektől függően elveszítheti védőképességének nagy részét. Sok karbantartási intervallum a naptári idő alapján van beállítva, nem pedig a tényleges állapot alapján, ami ahhoz vezet, hogy a csapágyak az elhasznált kenőanyagon futnak, már régen a tényleges élettartama után.

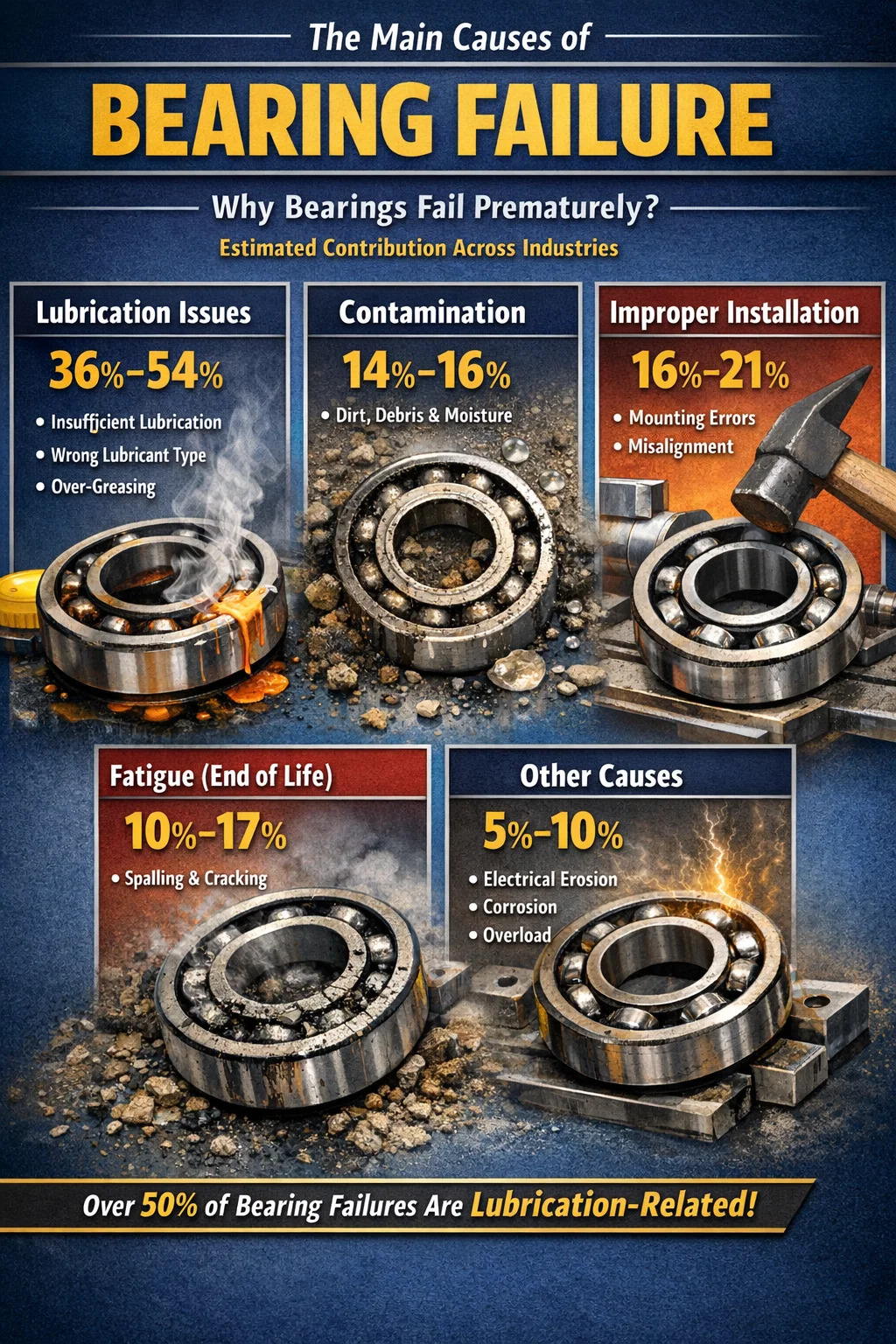

A teljes meghibásodás: A csapágyhibák fő okai százalékos arányban

A különböző források kissé eltérő módon kategorizálják a csapágyak meghibásodásának okait, de a főbb hozzájáruló tényezők az iparági tanulmányokban konzisztensek. Az alábbi táblázat a csapágygyártók és megbízhatósági mérnöki szervezetek által publikált kutatásokból összeállított adatokat tükrözi.

Ezek a számok ágazatonként változnak. Az acélgyárakban és a bányászatban a szennyeződés nagyobb szerepet játszik a durva környezeti hatások miatt. In pharmaceutical and food processing, water ingress and aggressive cleaning processes are more prominent. A szélturbinákban az elektromos áram áthaladása a csapágyakon – ez a változó sebességű hajtásoknál egyedülálló hibaüzenet – egyre jelentősebb. Az alkalmazás konkrét meghibásodási tényezőinek megértése többet jelent, mint az iparági átlag útmutatások vak követése.

Szennyezés: A második legpusztítóbb erő, amely a csapágyakra hat

A szennyeződés bármely idegen anyag – szilárd részecskék, víz, technológiai vegyszerek – jelenléte a csapágy belsejében. Még a szabad szemmel láthatatlan részecskék is jelentős károkat okozhatnak. Egy mindössze 10 mikron méretű acélrészecske (kisebb, mint az emberi hajszál, kb. 70 mikron) elég nagy ahhoz, hogy feszültségemelőt hozzon létre a versenypálya felületén, ha csapágygolyóval vagy görgővel felborítják.

Szilárd részecskék szennyeződése

A csapágyházba bekerülő szennyeződés, fémtörmelék és megmunkálási részecskék kopásos kopást és felületi lyukfoltokat okoznak. A hidraulikus rendszerekben az ISO 4406 Code 16/14/11 vagy jobb olajtisztaság fenntartása többszörösére meghosszabbíthatja a csapágyak és az alkatrészek élettartamát a 20/18/15 kóddal összehasonlítva. A tiszta és a szennyezett kenési rendszer közötti különbség gyakran a 20 000 órás és az 5 000 órás csapágyélettartam közötti különbség.

Vízszennyezés

A víz különösen pusztító. A tribológiai szakirodalomban megjelent kutatások szerint a csapágykenőanyagban már 0,1%-os víztartalom akár 48%-kal is csökkentheti a csapágy kifáradási élettartamát. A víz a csapágyacél hidrogénes ridegségét okozza, elősegíti a korróziót a futópályákon és a gördülő elemeken, és rontja a kenőanyag filmképző képességét. A hőciklus során fellépő páralecsapódás – működés közben felmelegedő és éjszakai lehűlési berendezések – gyakori útja a nedvesség behatolásának a tömített csapágyakba.

Kémiai szennyeződés

In food processing and chemical plants, aggressive cleaning agents and process fluids can bypass seals and attack bearing steel directly. Még az enyhe savak vagy lúgos vegyületek is megváltoztatják a versenypályák felületi kémiáját, és olyan mikro-gödröcskéket hoznak létre, amelyek repedezéssé válnak. A megfelelő tömítési kialakítású és kémiailag kompatibilis kenőanyagokkal rendelkező csapágyak kiválasztása kritikus fontosságú ilyen környezetben.

Improper Installation: A Cause of Bearing Failure That Is Entirely Preventable

A szerelési hibák okozzák az idő előtti csapágyhibák jelentős részét – a becslések szerint ez az esetek 16–21%-a. Ami ezt különösen frusztrálóvá teszi, az az, hogy a telepítési sérülés azelőtt következik be, hogy a csapágy egyetlen fordulatot is megfordult volna. A helyesen beszerelt, megfelelő kenőanyaggal ellátott csapágy, amely jól beállított rendszerben fut, eléri vagy meghaladja a névleges L10 élettartamát. A bearing that was hammer-driven onto a shaft will not.

Erő alkalmazása a rossz gyűrűn keresztül

One of the most common installation mistakes is applying press-fit force through the wrong bearing ring. Amikor egy mélyhornyú golyóscsapágyat egy tengelyre nyomnak, csak a belső gyűrűre kell erőt kifejteni – a gyűrű préselve van. A golyókon és a külső gyűrűn áthaladó hajtóerő brinellinget okoz: állandó bemélyedések a futópályákban minden labdahelyzetben. A csapágy kívülről sértetlennek tűnhet, de a futópálya felületei már meg vannak jelölve, és az első forgástól kezdve zajt kelt és idő előtt meghibásodik.

Nem megfelelő tengely és ház illeszkedik

A csapágyakat úgy tervezték, hogy a tengelyekre és a házakba meghatározott interferencia illesztésekkel szerelhetők fel. Az alulméretezett tengely lehetővé teszi a csapágy belső gyűrűjének kúszását vagy forgását – a gyűrű a tengelyhez képest forog, intenzív súrlódási hőt generálva, és végül hegesztést vagy beszorulást eredményez. A túl szoros házfurat eltorzíthatja a külső gyűrűt, csökkentve a belső hézagot, és a csapágy melegét és előfeszítését okozhatja még szobahőmérsékleten is.

Eltérés a szerelés során

A tengely középvonala és a csapágyfurat közötti szögeltérés – akár néhány tized fokkal is meghaladja a csapágy tervezett eltérési tűréshatárát – egyenetlen terheléseloszlást okoz a gördülő elemek között. A hengeres és kúpgörgős csapágyak különösen érzékenyek az elmozdulásra. Egy hengergörgős csapágy 0,05°-os eltolódása a tűréshatárán túlmenően 50%-kal vagy többel csökkentheti a számított élettartamot.

Rolling Contact Fatigue: The Natural End of Bearing Life

A gördülőérintkező kifáradása az egyetlen olyan csapágymeghibásodási mód, amelyet nem karbantartási vagy tervezési hiba okoz – ez a helyesen beszerelt, megfelelően megkent, valamint a névleges terhelési és fordulatszám-paramétereken belül üzemeltetett csapágy várható élettartam-végi mechanizmusa. A csapágy élettartamának standard mértéke – az L10 élettartama – azon fordulatok száma (vagy üzemórák adott fordulatszámon), amelyet az azonos csapágyak csoportjának 90%-a teljesít, mielőtt kifáradási repedést okozna.

A kifáradási károsodás az érintkezési zóna alatti ciklikus nyírófeszültségek által kiváltott felszín alatti repedésekkel kezdődik. Több millió feszültségi cikluson keresztül ezek a repedések a felület felé terjednek, és végül az anyag elszakadását idézik elő – ezt a folyamatot lepattogzásnak nevezik. A foltos futópályák jellegzetes érdes, pelyhes megjelenésűek, világosan meghatározott élekkel. A properly maintained bearing reaching spalling fatigue is actually a maintenance success — it means the bearing achieved its design life rather than failing early due to avoidable causes.

A gyakorlatban viszonylag kicsi azoknak a csapágyaknak az aránya, amelyek elérik a valódi kifáradási élettartamot. A legtöbbet a zaj, a vibráció, a hőmérséklet-emelkedés vagy a tervezett karbantartási időközök miatt cserélik ki a repedés kezdete előtt. Ha a fáradtság meghibásodása idő előtt – a számított L10 élettartam előtt – jelentkezik, az gyakran túlterhelés, anyaghibák vagy a kenési határviszonyok időbeli halmozódó hatásának jele.

Electrical Erosion in Bearings: A Growing Problem in Modern Equipment

Az elektromos erózió – más néven elektroeróziós vagy elektromos kisülési megmunkálási (EDM) károsodás – jelentősen megnőtt, mint meghibásodás oka a változtatható frekvenciájú hajtások (VFD) elterjedésével az elektromos motorokban. VFDs introduce high-frequency voltage pulses that can induce shaft currents. When these currents discharge through the bearing, they create microscopic arc craters on the raceway and rolling element surfaces.

A sérülési mintázat jellegzetes: a futópályák fagyos vagy hullámos megjelenésűek, a gyűrű kerületén szabályos hullámok futnak. This fluting pattern is a reliable diagnostic indicator of electrical erosion. A megfelelő tengelyföldelés vagy szigetelt csapágyak nélküli VFD-vel hajtott motorokban az elektromos erózió akár 3-6 hónapon belül tönkreteheti a csapágyat , még akkor is, ha a kenés és a szerelés tökéletes.

A megoldások között szerepelnek tengelyföldelő gyűrűk, szigetelt csapágyházak vagy belső gyűrűk, vagy kerámia hibrid csapágyak szilícium-nitrid gördülőelemekkel, amelyek elektromosan nem vezetőképesek. A megfelelő ellenintézkedés kiválasztása a motor méretétől, a VFD konfigurációjától és a rendszer földelésétől függ.

How to Identify a Bearing Failure Cause After the Fact

A meghibásodott csapágyak felületén diagnosztikai bizonyítékok vannak, ha gondosan megvizsgálják, mielőtt kidobják őket. Bearing failure analysis — sometimes called fractography when examining metal fracture surfaces — is a structured process of matching observed damage patterns to known failure modes. A legtöbb csapágygyártó hibaelemzési útmutatókat és laboratóriumi szolgáltatásokat kínál erre a célra.

• Polírozott, sima kopás gördülő elemeken és futópályákon elkenődéssel: kenőanyag éhezés vagy rossz viszkozitás
• Egyenletesen elhelyezett bemélyedések a golyók vagy a görgők közötti távolságban: nem megfelelő telepítés vagy lökésszerű terhelés okozta sózás
• Érdes, gödrös felület, beágyazott részecskékkel: koptató szennyeződés
• Vörös-barna elszíneződés és korróziós lyukfoltok: víz behatolása vagy korrozív szennyeződés
• Kerületi fuvola a versenypályán: tengelyáramok okozta elektromos erózió
• Repedés érdes, pelyhes felülettel és tiszta élekkel: gördülő érintkező fáradtság (lehet normális élettartam vége vagy túlterhelés okozta)
• Egyoldali terhelési minta a versenypályákon: elmozdulás vagy axiális terhelés csak radiális csapágyban

Retaining failed bearings in sealed plastic bags immediately after removal — before cleaning — preserves lubricant condition and debris evidence that can be lost if the bearing is wiped down or washed. Taking photographs of the installed bearing position, shaft markings, and housing bore condition before removal adds valuable context for analysis.

Gyakorlati lépések a csapágy idő előtti meghibásodásának megelőzésére

Given that the majority of bearing failures are preventable, a structured prevention approach targets the most common failure modes in sequence of their statistical likelihood.

Hozzon létre egy kenőanyag-kezelési programot

Select lubricants based on bearing type, speed factor (n × dm), operating temperature range, and environmental exposure — not based on what is already in the storeroom. Dokumentálja a megfelelő kenőanyag típust, mennyiséget és utánkenési intervallumot az üzem minden kenési pontjához. A tapintással történő adagolás helyett használjon kalibrált zsírzópisztolyt; egy szabványos zsírpatron pisztoly körülbelül 1,3 grammot ad le löketenként, ami hasznos alapérték a térfogatok kiszámításához. Implement condition-based relubrication intervals where possible using ultrasonic monitoring or grease sampling to detect degradation before failure occurs.

A telepítési gyakorlat javítása

Kerülje el a csapágyak kalapács beszerelését a tengelyeken. Use appropriate mounting tools: induction heaters for interference-fit inner rings (heating to 80°C–100°C is typically sufficient and does not affect bearing steel metallurgy), hydraulic presses with adapters that apply force only to the ring being fitted, and mechanical fitting tools for medium-sized bearings. Verify shaft and housing dimensions with a calibrated micrometer before installation — a 10-minute measurement step prevents months of premature failure investigation.

A szennyeződés ellenőrzése a forrásnál

A cserecsapágyakat az eredeti csomagolásukban, tiszta, száraz helyen, szélsőséges hőmérséklettől védve tárolja. Soha ne nyissa ki a csapágycsomagokat a beszerelés pillanatáig. A kenőanyag-tartályokat az adagoláskor zárva és szűrve kell tartani. Rendszeresen ellenőrizze és cserélje ki a háztömítéseket – egy elhasználódott ajakos tömítés, amelynek cseréje 2 dollárba kerül, olyan szennyeződést okozhat, amely hónapokon belül tönkreteszi az 500 dolláros csapágyat. Olyan környezetben, ahol nagy a részecsketerhelés, fontolja meg az egyajakos tömítésről a kétajkú tömítésre való frissítést, vagy váltson át labirintustömítésű csapágyegységekre a kiváló kizárás érdekében.

Végezze el az állapotfigyelést

Vibration analysis, temperature monitoring, oil analysis, and ultrasonic emission monitoring each provide different windows into bearing condition. A well-implemented vibration program using envelope analysis or high-frequency resonance techniques can detect bearing defects 4 to 8 weeks before failure becomes critical, allowing planned replacement during a scheduled maintenance window rather than an emergency shutdown. A normál üzemi szintek fölé emelkedő hőmérséklet egy késői stádiumú figyelmeztető jel – mire a csapágy 10°C-15°C-kal a korábbi alapvonal felett fut, már jelentős károk keletkezhetnek.

A telepítés után ellenőrizze az igazítást

A tengelybeállítást lézeres beállító szerszámmal ellenőrizni kell a csatlakoztatott berendezések minden csapágycseréje után. A tárcsajelző módszerek elfogadhatók kisebb gépeknél. Target alignment tolerances that are tighter than the coupling's rated misalignment capacity — the coupling accommodates residual misalignment under operating thermal growth, not routine misalignment from imprecise installation. A 0,05 mm-es párhuzamos eltolással és 0,05 mm/100 mm-es szöggel beállított szivattyúmotor-készlet folyamatosan túléli a 0,2 mm-en belüli beállítást.

Csapágyválasztási hibák, amelyek lerövidítik az élettartamot a csapágy beszerelése előtt

Néha a csapágy meghibásodása nem karbantartási probléma, hanem tervezési vagy kiválasztási probléma. A terhelési feltételekhez nem megfelelő csapágytípus megadása vagy az alkalmazott terhelésekhez tartozó csapágy alulméretezése olyan meghibásodási feltételeket teremt, amelyeket a helyes karbantartási gyakorlat nem képes legyőzni.

• Mély hornyú golyóscsapágyak mérsékelt axiális komponensekkel rendelkező radiális terhelésekre optimalizáltak. Használatuk nagy axiális tolóerővel rendelkező alkalmazásokban a labda túlterheléséhez és gyors kifáradásához vezet.
• Hengergörgős csapágyak nagy sugárirányú terhelést hatékonyan elvisel, de jelentős axiális terhelést nem képes elviselni az erre a célra kialakított karimás gyűrű nélkül.
• Szögletes érintkező golyóscsapágyak kombinált sugárirányú és axiális terhelésekre tervezték, és a megfelelő működés érdekében párokban vagy készletekben kell őket felszerelni – a tengelyen lévő egyetlen szögletes érintkezőcsapágy, amely mindkét irányban látja az axiális terhelést, meghibásodik.
• Kúpgörgős csapágyak megfelelő axiális előfeszítést igényel a megfelelő működéshez – túl kicsi és a görgők csúsznak; túl sok, és a csapágy túlmelegszik és korán elfárad.

The bearing selection process should include calculation of the equivalent dynamic load, verification of the speed factor against the bearing's speed rating, and confirmation that the L10 life meets the application's required service interval with adequate safety margin — typically a factor of 3 to 5 for critical equipment.

A csapágymeghibásodás valós költsége az ipari műveletekben

A csapágy csereköltsége szinte soha nem felel meg a csapágy meghibásodásának valós költségének. Egy folyamatos feldolgozó üzemben – papírgyárban, vegyi üzemben, élelmiszergyártó soron – egy nem tervezett csapágyhiba, amely akár egy órás leállást is okoz, könnyen 10 000–100 000 dollárba kerülhet a termeléskiesés miatt, a berendezés teljesítményétől függően. A szomszédos alkatrészek – tömítések, tengelyek, házak, tengelykapcsolók – másodlagos károsodása gyakran megnöveli a költségeket, amelyek eltörpülnek maga a csapágy.

A karbantartó mérnöki testületek tanulmányai következetesen azt mutatják, hogy a reaktív karbantartás javítási eseményenként 3-9-szer többe kerül, mint a tervezett, állapotalapú karbantartás. A $200 bearing that fails unexpectedly and shuts down a production line for 4 hours carries a total event cost that no amount of bearing price optimization can compensate for. This economics case is the foundation of the reliability-centered maintenance (RCM) and predictive maintenance (PdM) movements — the goal is not to buy cheaper bearings, but to ensure every bearing reaches its design life.

A továbbfejlesztett kenési programokat, szennyeződés-ellenőrzést vagy rezgésfigyelő berendezéseket építő karbantartási vezetők számára a beruházás megtérülésének számítása jellemzően egyszerű: az elkerült kritikus meghibásodás sokszor többszörösen megtéríti a felügyeleti berendezéseket és a program megvalósítási költségeit.

Összegzés: A csapágyhibák kezelése a kenéssel kezdődik, majd minden mással kezdődik

A csapágyhibák első számú oka – a kenési problémák – szintén a leginkább ellenőrizhető. A megfelelő kenőanyag-választás, a megfelelő mennyiség, a megfelelő utánkenési időközök és a szennyeződések megelőzése megszünteti a megelőzhető csapágyhibák legnagyobb kategóriáját. After lubrication, attention to installation practices, contamination exclusion, alignment verification, and condition monitoring addresses the remaining major failure modes in descending order of statistical impact.

Bearings are not consumables that simply wear out — they are precision components that, given the right operating conditions, will reliably achieve their rated service life. Ha korán és ismételten meghibásodnak, az ok szinte mindig egy konkrét, azonosítható és javítható karbantartási vagy tervezési hiányosságra vezethető vissza. A hibaelemzési folyamat – minden meghibásodott csapágy szisztematikus vizsgálata, mielőtt eldobnák – az ipari karbantartás eszköztárának leginkább alulhasznált eszköze, és idővel a legmegbízhatóbban zárja be a hurkot a hiba előfordulása és a kiváltó ok megszüntetése között.
