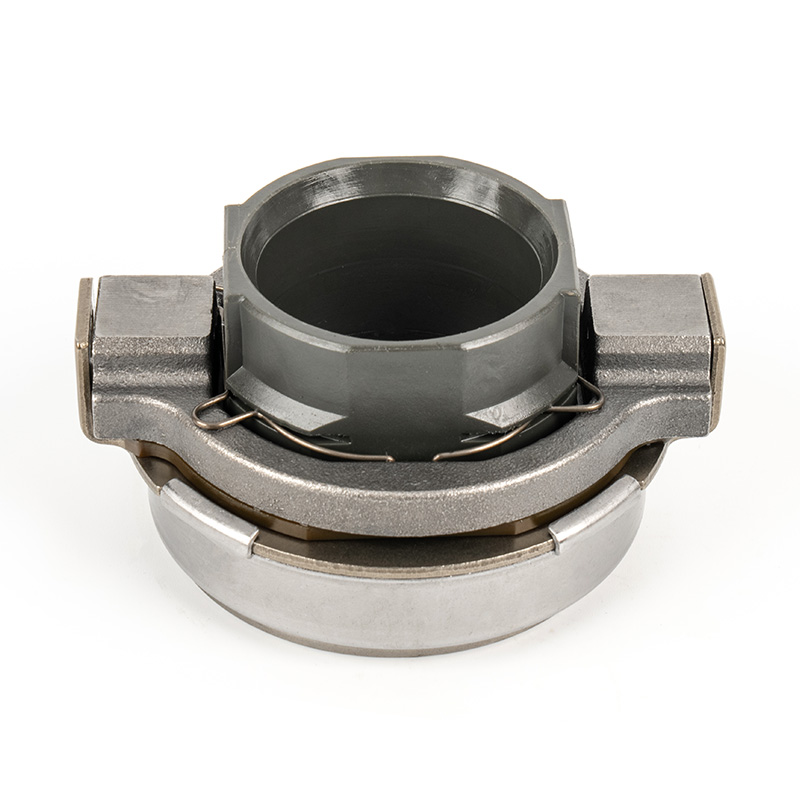

Tengelykapcsoló kinyomó csapágy 81TKL4801R,TKS70-48K,1313100120 ISUZU-hoz

A 81TKL4801R/TKS70-48K/1313100120 tengelykapcsoló kioldó csapágy ISUZU nehéz tehergépjárművekhez és mérnöki járművekhez készült. Alkalmas olyan általános modellekhez, mint az ISUZU FORWARD F sorozat (például N65.150 4JJ1-TC motor, N75-190 4HK1-TC motor), N sorozat (például NQR 70 4HE1-TC motor) és Qingling 700P. A csapágy nagy pontosságú krómacélból készült, belső átmérője 48 mm, külső átmérője 120 mm, szélessége 60 mm. Megfelel az ISO9001 és TS16949 nemzetközi minőségtanúsítási szabványoknak, P0/P6 tűrési fokozattal és C3/C0 szabvány szerinti radiális hézagszabályozással, alacsony súrlódást és alacsony zajszintű működést biztosítva nagy fordulatszámon (maximális fordulatszám 8000 ford./percig) és nagy dinamikus terhelési körülmények között (≥35kN). Tömítési szerkezete kettős ajakvázas olajtömítést alkalmaz, amely hatékonyan blokkolja a por- és zsírszivárgást, meghosszabbítja az élettartamot 50 000 kilométerre vagy 12 hónapra (amelyik előbb bekövetkezik), és jelentősen csökkenti a karbantartási gyakoriságot.

A csapágy egyenletes axiális terheléseloszlást ér el, és csökkenti az élfeszültség-koncentrációt azáltal, hogy optimalizálja a futópálya görbületi sugarát (R=12,5 mm) és a görgőkúp szögét (α=15°), ami 30%-kal javítja a fáradásállóságot a hagyományos kialakításokhoz képest. Alapelemei a japán NSK/NTN homológ hőkezelési eljárást alkalmazzák, felületi keménysége HRC60-64, és alacsony hőmérsékletű zsírral kombinálva (üzemi hőmérsékleti tartomány -40 ℃ és 150 ℃ között) biztosítják a stabil elválasztóerő fenntartását szélsőséges éghajlati viszonyok között (elválasztási lökethiba ≤ 0,1 mm). Ezenkívül a csapágy és a kioldóvilla közötti hézag szigorúan ellenőrzött 0,3-0,5 mm tartományban. A dinamikus egyensúlyteszttel (G2.5 szint) hatékonyan elnyomja a vibráció átvitelét a tengelykapcsoló egységre, és csökkenti a nyomólemez kopási sebességét. A gyártási folyamat során 100%-ban teljes ellenőrzési folyamatot alkalmaznak, beleértve az ultrahangos tesztelést (a belső hibák észlelésére), a dinamikus szimulációs tesztelést (100 000 tengelykapcsoló kioldási és bekapcsolási ciklust szimulálva) és a sóspray-tesztet (480 óra rozsdamentesség), hogy megbizonyosodjon arról, hogy a termék megbízható gyári minősítési aránya ≥ 99,97 dolláros cseremodellek esetén ISU Z$ U.
